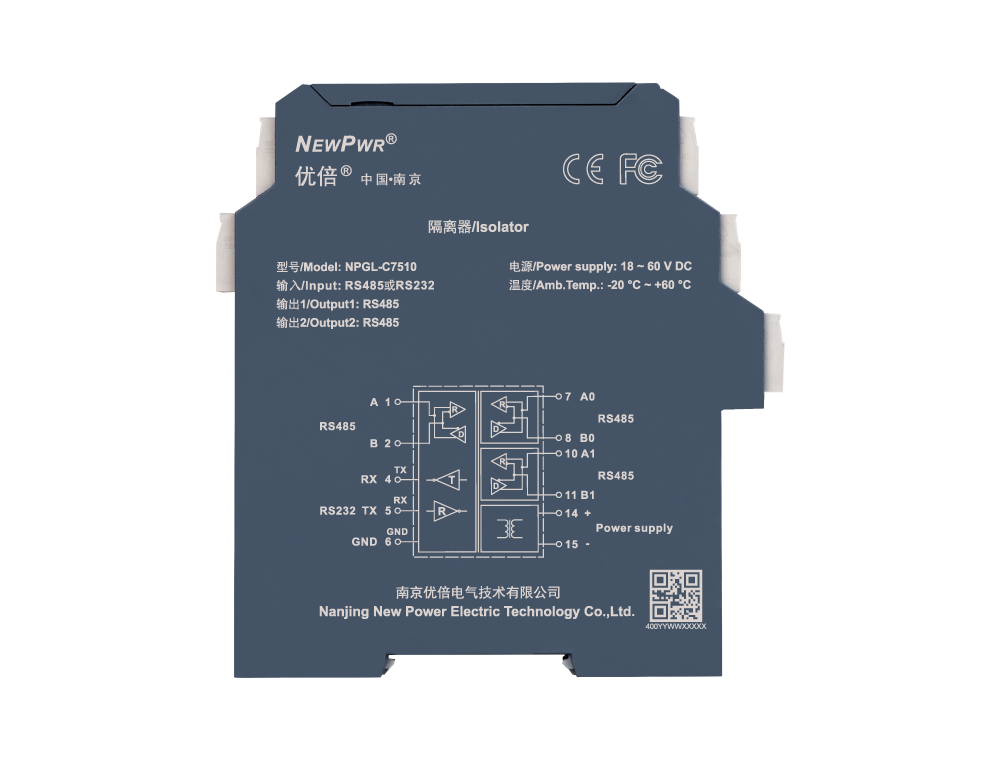

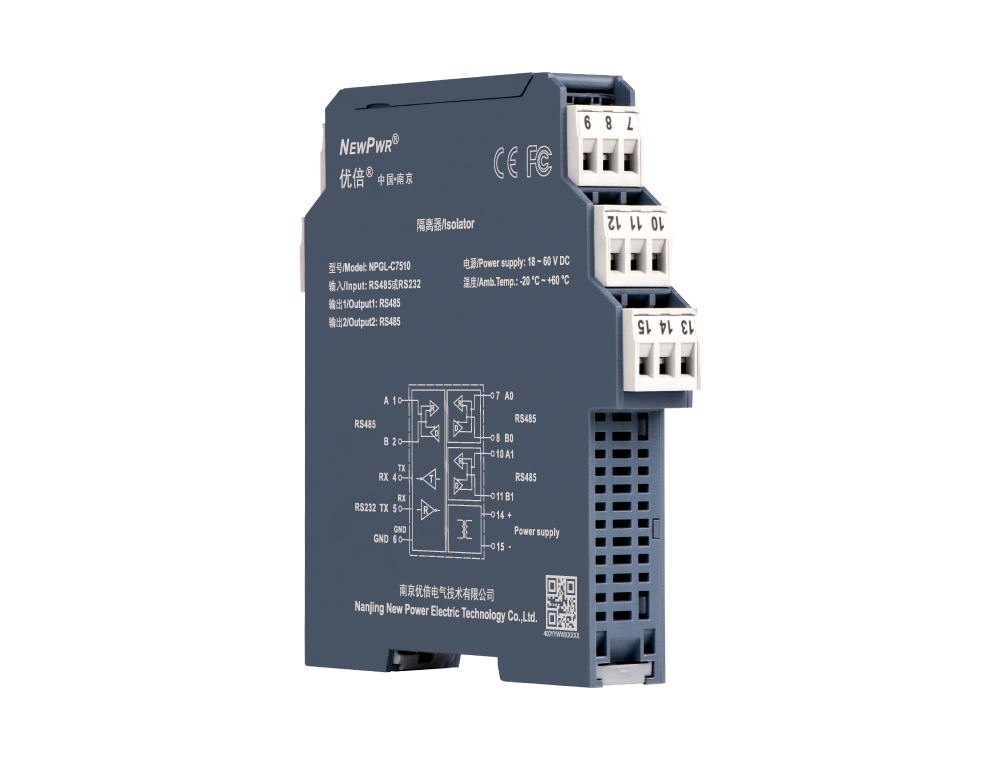

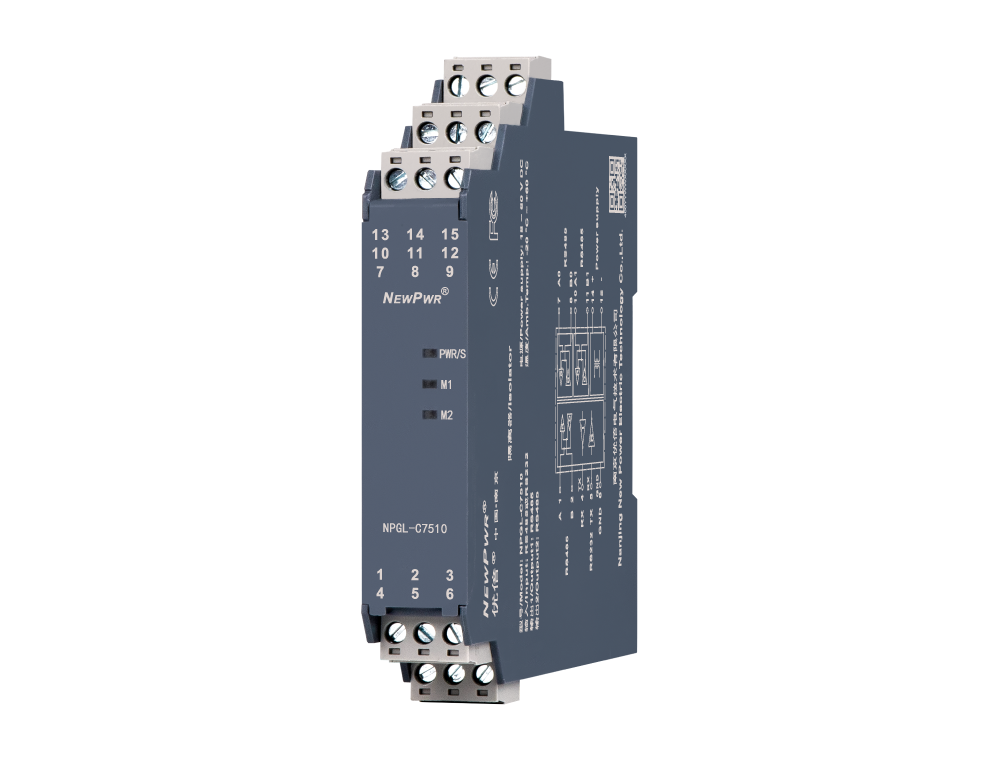

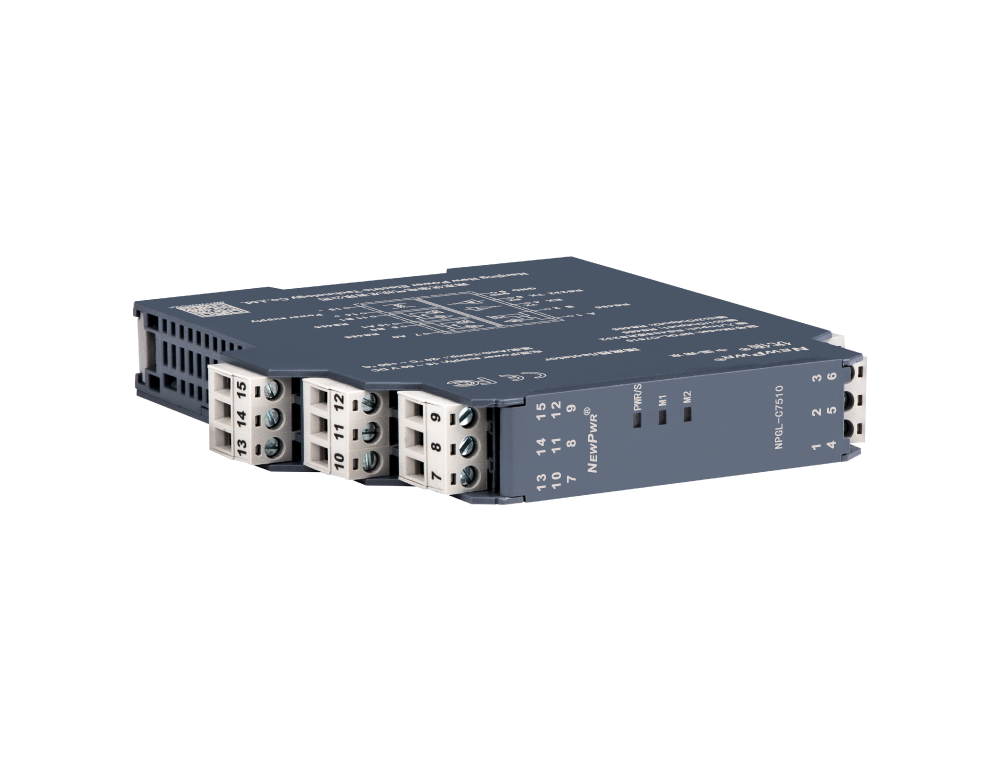

NPGL-C7510

智能工控網絡路由器，實現了工業現場兩路主機同時訪問一臺從機的功能。主機為RS-485接口，從機可以為RS-485或RS-232接口。該產品需要獨立供電，輸入、輸出和電源三端隔離。

Input signal

Output signal

Channels

Power Supply Mode

Power Distribution

Share
NPGL-C7510

【Core technology】



【Installation and disposal】






Installation                                               Disposal




Supply
供電電源 18 ~ 60 V DC
Input
輸入信號 RS-485或RS-232 數字信號
Output
輸出信號 兩路RS-485 數字信號
超時時間 10 ~ 255 (默認: 255)
Transfer characterisics
傳輸速率 1200 ~ 115200 bps (默認: 9600)
數據位 6 ~ 9 位 (默認: 8)
停止位 1 ~ 2 位 (默認: 1)
校驗位 無校驗，奇校驗，偶校驗 (默認: 無校驗)
General parameters
工作功耗 < 2W
EMC data
電磁兼容 IEC 61326-3-1
介電強度 ≥ 1500 V AC (輸入/輸出/電源之間)
絕緣電阻 ≥ 100 MΩ (輸入/輸出/電源)
Operating conditions
工作溫度 -20 ℃ ~ +60 ℃
儲存溫度 -40 ℃ ~ +80 ℃
Mechanical specifications
連接方式 螺釘連接
規格尺寸 寬17.8 mm×高110 mm×深117 mm
安裝方式 DIN35 mm導軌安裝
Certified data
產品認證 CE, FCC
