NPRC-C71D

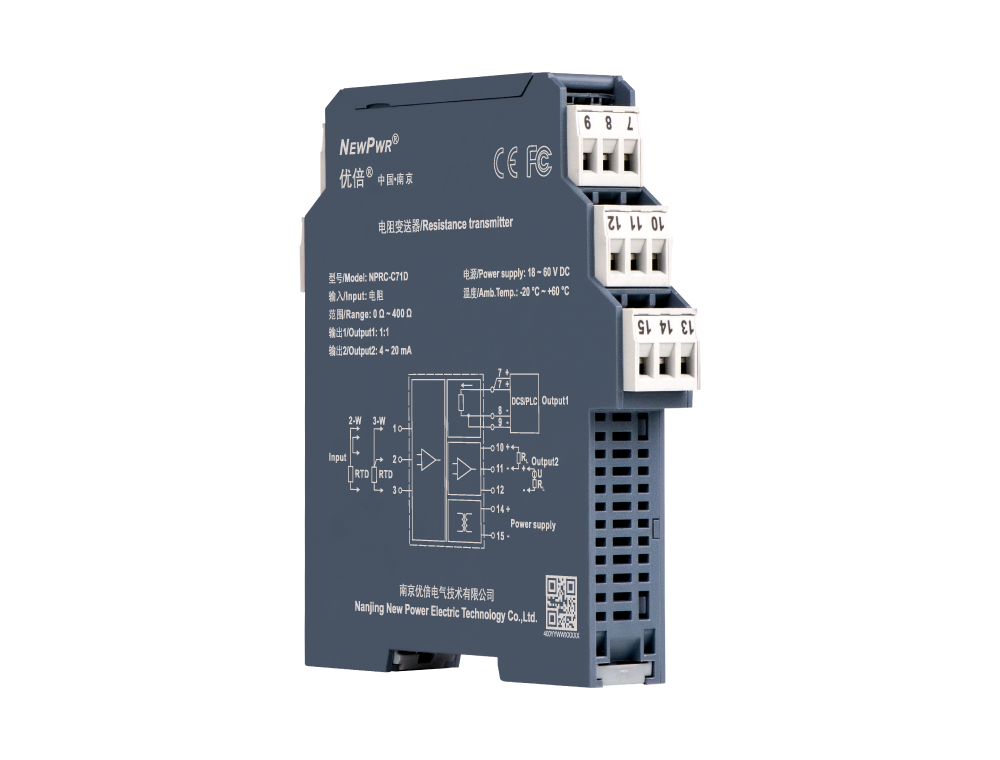

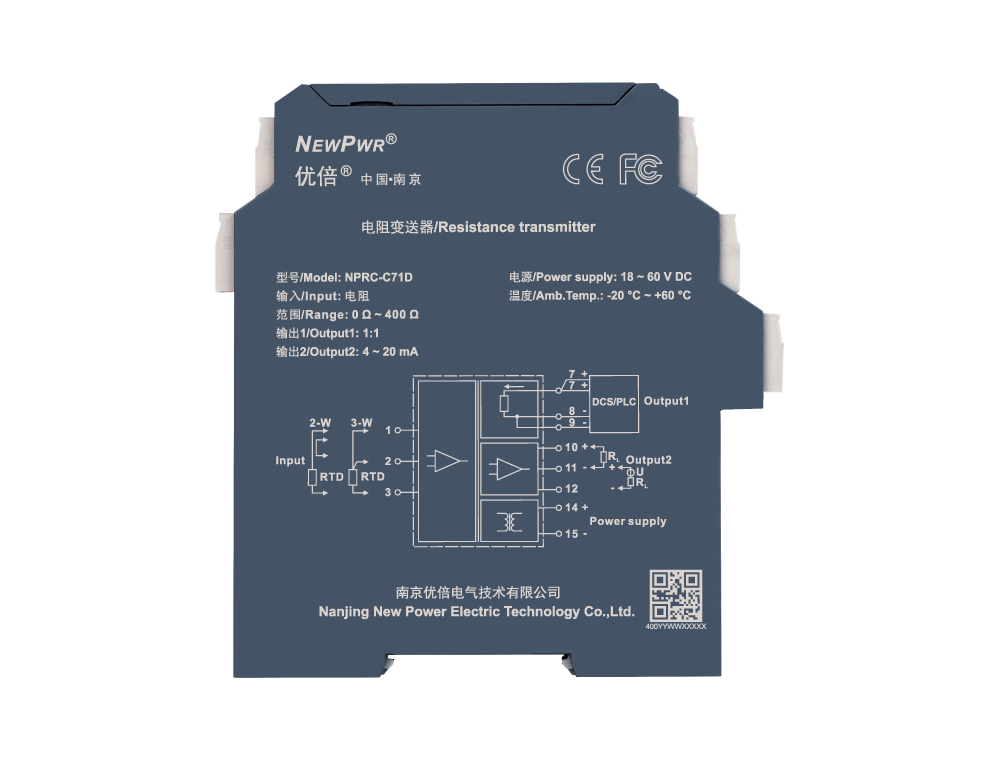

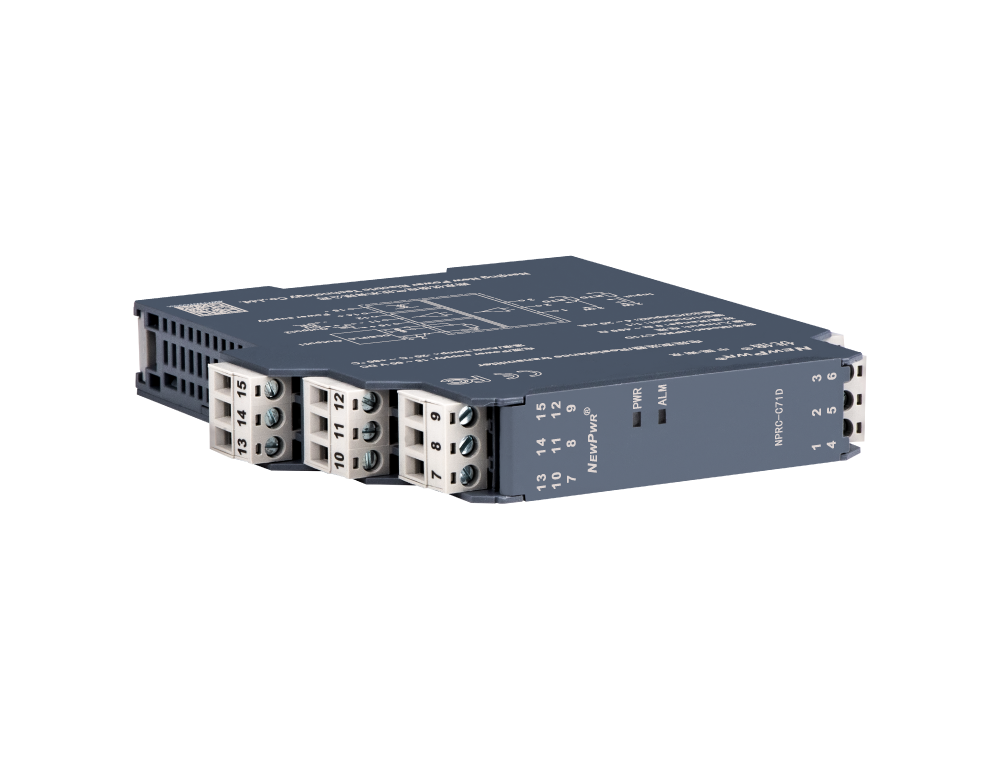

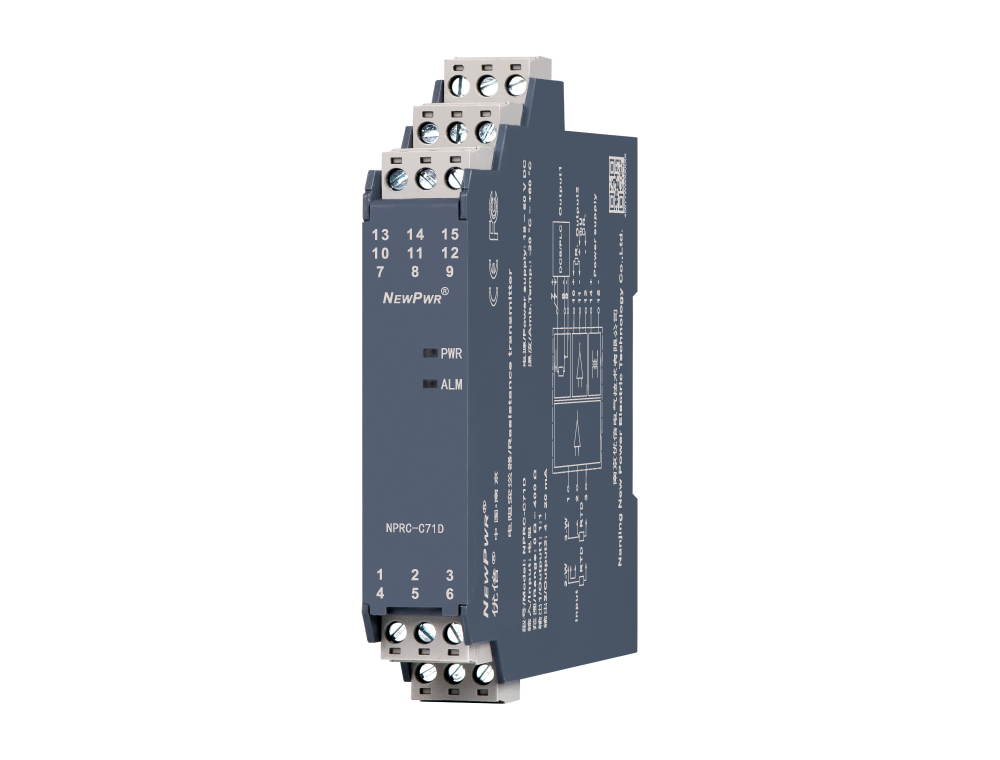

電阻變送器，輸入熱電阻信號，經隔離轉換為1：1電阻信號和1路4~20mA電流信號輸出(其他輸出信號類型產品，具體型號見型譜)。該產品需要獨立供電，輸入、輸出和電源三端隔離，具有在線故障自診斷功能，可以通過PC端或手持編程器對熱電阻類型、輸入量程等進行組態設置。

Input signal

Output signal

Channels

Power Supply Mode

Share
NPRC-C71D

【Core technology】



【Installation and disposal】






Installation                                               Disposal




Supply
供電電源 18 ~ 60 V DC
Input
輸入信號 Pt100、Cu100、Cu50、BA1、BA2等熱電阻
引線電阻 ≤ 20 Ω/線
Output
輸出信號 輸出1：1 : 1；輸出2：4 ~ 20 mA
激勵電流 0.1 ~ 10 mA
允許負載 RL ≤ 550 Ω
Transfer characterisics
傳輸精度 輸出1：激勵電流0.5 ~ 10 mA，精度±0.1 %F.S或＜ 0.2 Ω (取最大值)；電阻傳輸精度隨激勵電流減小而下降 輸出2：0.1 %F.S
溫度漂移 30 ppm/℃
General parameters
響應時間 ≤ 500 ms
工作功耗 1 W
EMC data
電磁兼容 IEC 61326-3-1
介電強度 ≥ 1500 V AC (輸入/輸出/電源之間)
絕緣電阻 ≥ 100 MΩ (輸入/輸出/電源之間)
Operating conditions
工作溫度 -20 ℃ ~ +60 ℃
儲存溫度 -40 ℃ ~ +80 ℃
State
輸出狀態 在用戶不特別指明的情況下，無論輸入信號出現何種故障狀態(斷線除外，斷線輸出1約16 Ω，輸出2為0 V/mA)，在滿量程范圍內輸出均跟隨輸入信號變化，輸出1最大不超出430 Ω，輸出2最大不超出輸出量程上限的110% (如輸出2為0 ~ 20 mA輸出時，最小輸出可為0 mA，最大不超過22 mA)
Mechanical specifications
連接方式 螺釘連接
規格尺寸 寬17.8 mm×高110 mm×深117 mm
安裝方式 DIN35 mm導軌安裝
Certified data
產品認證 CE, FCC
NPPB-DIN Bus rail power supply
35mm standard rail
NPPB-BS210 I/O terminal base
Connect the rail BUS base, external power is introduced through the terminal block of the base. If a redundant power module is selected, this terminal can be left unselected.
NPPB-BSC028 Dust cover
Protect the exposed bus and split the combination as needed.
NPPB-SS5 Limiter
For fixed position, standard 2 sets
NPPB-TS35B Fixed piece
Material: metal iron, used for rail load-bearing reinforcement, standard 2 pieces
NPEXA-C11

一入一出

熱電偶輸入安全柵
