作者：劉春光
內容摘要
電子制造智能化是制造業發展的必然趨勢。但是，業界普遍反映找不到符合他們實際情況的建設與改造方案。本文在總結幾年來在多個實施案例的實踐經驗，從所遇到的幾個關鍵問題入手，在對進行分析的同時，提出了相應的解決方案。
關鍵詞：智能制造 生產執行系統（MES） 數字化車間 可制造性設計（DFM）
引言
隨著《中國制造2025》建設的深入，智能制造理念已經得到普及，不少企業已經開始實施智能化改造，但更多的企業嘗試規劃的前期，尚無法確定未來最終的規劃目標。
眾所周知，實現智能制造的基礎是生產數字化，即用數字化對傳統的制造業進行改變，以實現主要生產要素之間、車間與車間之間、工廠與合作伙伴之間的互聯互通，達到以虛擬的數字化方式映射物理的整個生產制造過程。
優倍自動化系統有限公司應用于電子制造的專業化制造執行系統（MES）。該系統首先在自己的制造企業——優倍電氣進行了落地實踐，又先后應用在了多個同類電子企業。
本文在總結了前期實踐經驗的基礎上，結合針對更多電子企業的調研與技術交流，著重分析了電子企業在智能制造建設與改造中所出現的幾個具有代表性的問題，并給出了相應解決方案的建議。
一、 中國電子智造的現狀與特點
與其它行業不同，電子制造行業、特別是在中國具有如下幾個突出的特點：
1）分布廣泛，產品深入各行各業及消費品市場，容量巨大；
2）技術與材料涉及機、電、光、化、熱、軟/硬件等多個專業領域，工藝過程精密且繁雜；
3）自動化程度相對較高，但產品的質量要求、形式與批量變化很大；
4）技術迭代迅速，生產速度快，產品集成度高；
5）生產用設備“萬國”制造，造成其技術背景復雜，且水平差異較大。
因此，電子制造行業在進行智能化建設與改造時，必須注意如下幾點：
1）領導重視：電子企業部門與人員眾多，智能化建設可能會導致部門與人員的整合與縮減，阻力在所難免。因此，企業領導，特別是第一把手，必須有明確的思想與要求，堅定支持相應的變革與調整。只有這樣，智能化建設才能始終沿著正確的道路、向著既定的目標發展。
2）全員參與：一定摒棄“智能化改造是信息化部門的工作”這種錯誤理念。因?yàn)樯婕皩I(yè)廣泛，且相互差異很大。只有全員參與，將不同的專業知識實現真實的數字化表達，才能實現真正的數字化車間與數字化工廠，為走向智能化奠定堅實的基礎。
3）認清自我：較高的自動化，并不意味著良好的工藝基礎。數字化與智能化改造一定要建立在正確的工藝基礎上。否則，智能制造的道路不可能走遠，可能會很快被淘汰。
二、 智能化改造實踐中的問題：
如前所述，優倍自動化在推出專業化電子智造NP-MES后，進行了一系列的落地實踐，兩次在NEPCON展會上組織展示了電子制造夢工廠項目。在以上多次實踐過程中，遇到了各式各樣的問題與困難，但經過努力均一一解決。因篇幅所限，本文將列舉幾項具有一定共性的問題進行探討：
1. 缺少完整的頂層設計與總體規劃
可能是由于國內智能制造專家們大多給出的是概念上、理論上的指導，并不斷更新迭代，這使得企業在執行落地時無從下手，甚至更多的企業不得不停下腳步觀望，即便開始著手規劃，也往往會忽視頂層設計與總體規劃，而是從車間最底層開始摸著石頭前行，但隨著工作的不斷深入，會感覺越來越困難重重。僅從信息化的規劃而言，其主要表現為：
1）生產設備無法接入信息網絡，從而形成了一個個信息孤島；
2）在進行橫向集成時，由于沒有統一的規劃與設計，通訊方式與接口協議各不相同，從而造成產線之間、車間之間無法互連，這又形成了一個個信息孤立的群島；
3）工作走回頭路的情況發多，反復重復，這不僅影響了工作的進展，同時也嚴重影響了工作熱情的持續性；
4）缺乏全盤考慮，制訂出科學的、兼容未來的編碼規則，而過于簡單或不統一的規則，不僅難以實現“一碼通天下”，而且也很容易引起管理的混亂，最直接的表現就是庫存不降反升。
為此，優倍通過自我實踐，并結合即將頒布的智能工廠、數字化車間等國家標準，總結了智能工廠層級關系與切實可行的實施規劃路線圖，如圖1、圖2所示：

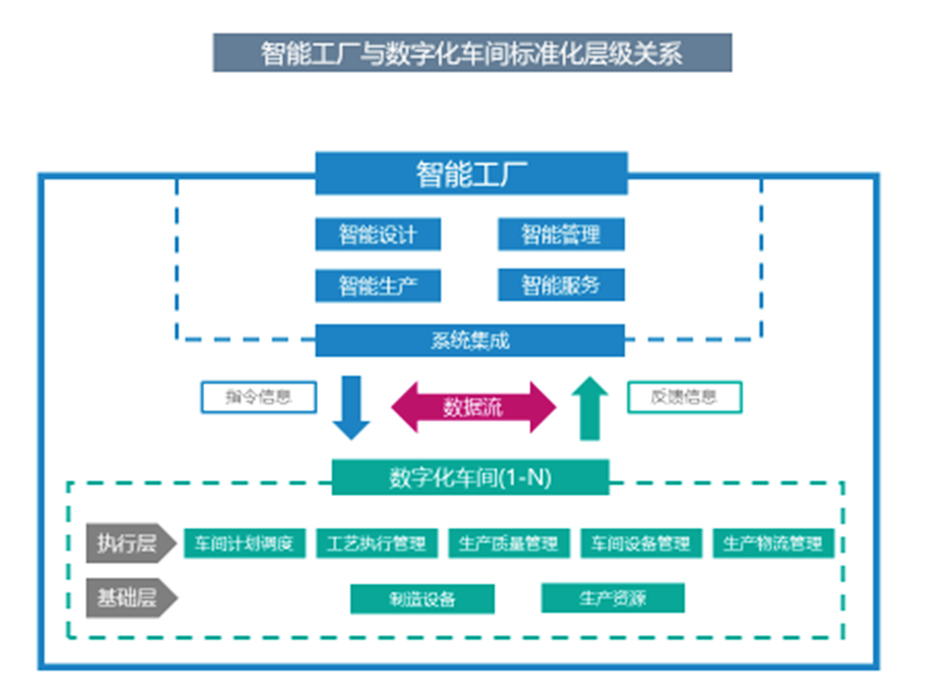

圖1 智能工廠總體架構

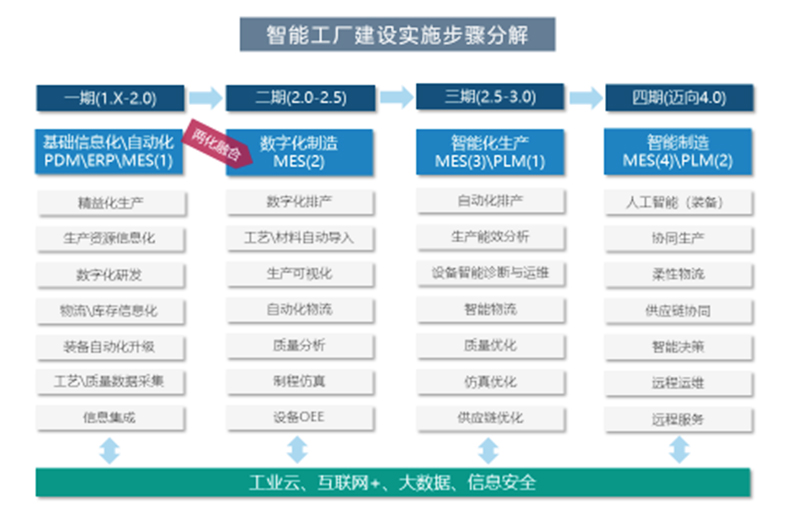

圖2智能工廠分步實施方案
采用優倍方案，企業從開始就可以看到自己的未來，并能夠腳踏實、一步一步向前邁進。
對照?qǐng)D2可以看出，如果企業在尚未執行或未完成一期工作時貿然突進，由于基礎不支撐，必然會不得不返回頭做重復的工作。
2. 沒有進行診斷與改善
從圖2還可以看到，精益化是一期的基礎之一，6S、六西格瑪?shù)裙芾矸椒ㄒ捕际潜匦拚n。但需要強調說明的是，我們這里所表述的精益化生產還包括生產工藝的合規性改善與技術提升。
北航的劉強教授就曾經提出過著名的“三不”原則：
l 不要在落后的工藝基礎上搞自動化
l 不要在落后的管理基礎上搞信息化
l 不要在不具備數字化、網絡化基礎上搞智能化
優倍董事長董健先生，在深刻總結了目前國內制造業的特點后，又增加了一個“不”:
l 不要在落后的產品上嘗試智能設計
綜上所述，我們向業界推薦的實施智能制造的基本條件如圖3所述。

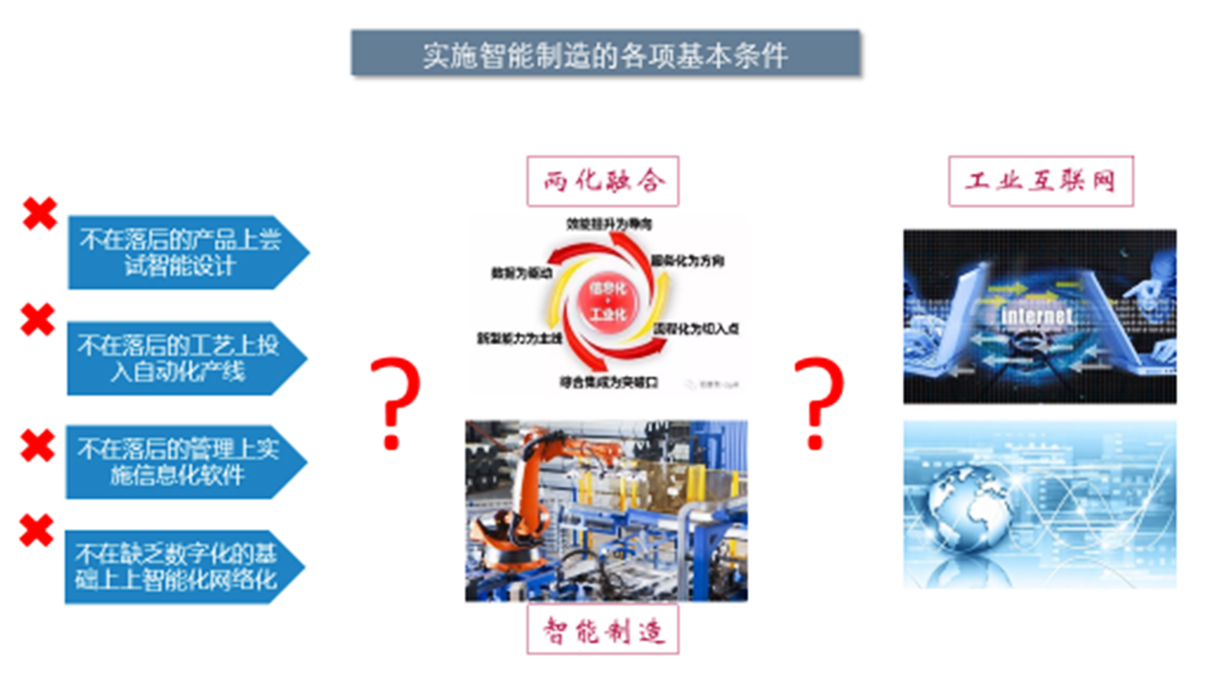

圖3 實施智能化建設與改造的基本條件
實踐中我們發現，確有企業沒有認識到基礎建設的重要性，在沒有進行改善的情況下開始了信息化。由于產品研發及工藝基礎比較薄弱，管理方面也有明顯的不足。盡管經過努力，基本實現了初步信息化。但是，依然沒有達成最終預期。但由于不敢于對已成雛形的信息化系統動大手術，只是隨著工藝與管理的改善進行了補丁式調整，幾經反復后，最終使得的信息化系統變得系統龐雜、運行緩慢、BUG頻現，最后又不得不忍痛放棄。
優倍有自己的生產企業作為實踐基地，又匯集了行業的多名資深專家，同時又與眾多專業性咨詢服務機構建立了良好的合作關系。目的只有一個，幫助準備進行智能化建設與改造的企業進行診斷與改善，修補好2.0階段的基礎。
3. 數字化不完全徹底
上文談到，董健董事長增補的“不要在落后的產品上嘗試智能設計”表達出了我們對于智能化建設與改造的另外一個重要認識與心得——智能制造要從產品的研發設計開始做起，而產品研發是實施智能制造的先決條件。如圖4。

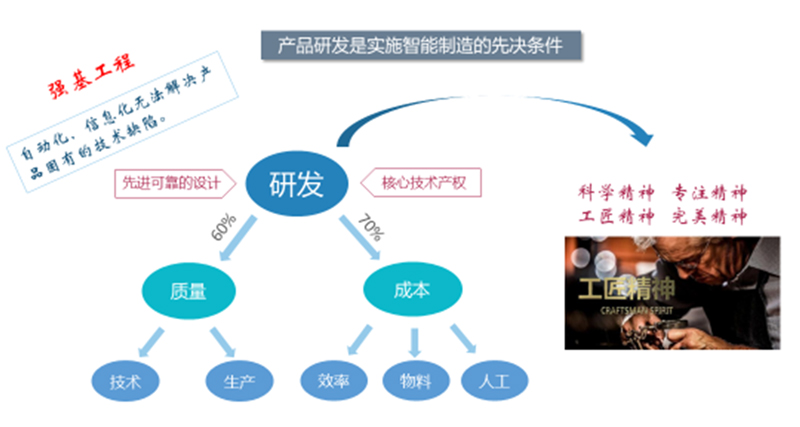

圖4 產品研發是實施智能制造的先決條件
產品質量的60%和成本的70%取決于產品的設計，設計中形成的固有技術缺陷是無法通過自動化與信息化來解決的，這才是產品質量和成本的根源所在。
在此基礎之上，如果實現了產品設計的數字化，就可以采用計算機輔助的性能仿真、DFx分析等工具手段，快速查找并解決問題。
但是，在我國長期以來存在著研發與生產相脫節的現象。這種情況，在一些特殊企業顯得更為嚴重。曾經有過一個案例，將一個已經定型的設計產品的PCB布局設計采用計算機進行DFM（可制造性設計）數字化分析，竟然報出了上千項問題項！
許多企業在數字化方面還普遍存在另外一個不完善的地方，即沒有真正將生產工藝與生產設備數字化。具體現象是制造執行系統（MES）與生產設備沒有連通，生產數據與設備狀況需要人工錄入。
造成這種現象的原因有多種，例如：有的設備比較陳舊，不具備信息化接口；有的設備廠家不開放其信息接口；有的是信息接口屬于設備選購項，而在設備采購時被忽略等等。
針對這些情況，在實踐中，我們采取了針對性的解決措施：
l 選擇接口開放的設備廠商進行合作；
l 采用標準化的接口方式。盡管許多設備廠，特別是國外設備廠商，有其自己的接口格式，但可喜的是，為滿足由于行業的需求，已經出現了多個標準化的接口協議：如美國SEMI的GEM接口協議；美國IPC的CFX接口協議；日本機器人協會推出的ELS協議等；
l 付費購買廠家的接口許可或與廠家共同開發接口。
因此，在選擇只能制造服務商時，不能采用單一產品的服務商，而應選擇具備軟、硬件集成能力，并具備總體規劃、頂層設計及實際實施能力，同時需具備行業經驗的服務商，這樣才能達成預期中的智能工廠建設的目的。
4. 不重視MES的專業屬性
目前，國內MES公司非常多，產品價格也從幾十萬到數百萬不等。但總體來看，他們大都有一個共同的屬性：純粹的軟件公司。
同時，少數企業領導對于MES認識的還不夠深刻，認為它只是一個數據采集與追溯的軟件系統，更沒有將MES與制造的專業屬性相聯系。因此，某些有寫軟件實力的企業，就自己組織人員進行自我開發，而沒有軟件實力的公司就考慮以盡量低的價格購買MES系統并快速完成實施。而幾年用下來的結果是，自己開發軟件的企業（如文章前面提到的），由于缺乏對MES的全面理解，很多被開發成極難擴展的項目型應用程序，無法適應企業不斷變更的工藝及企業擴展需求而進退兩難。而那些用低價購買了MES的公司，由于這些MES服務商中很少有針對電子行業的版本及專業的實施人員，更談不上有針對本行業的工藝性模塊，最終有的因?yàn)榉浅２缓糜枚艞墸袆t不斷繼續付費進行完善。用他們自己的話說：MES的實施永遠在路上。
通過總結經驗教訓，優倍以自身近二十年的電子制造的基礎，并引進了西門子、IPC等國際電子行業MES、電子工藝專家，在規劃、編寫NP-MES之初，就特別注意了專業化與通用性的協調。采用了模塊化設計，配置靈活，部署快捷。

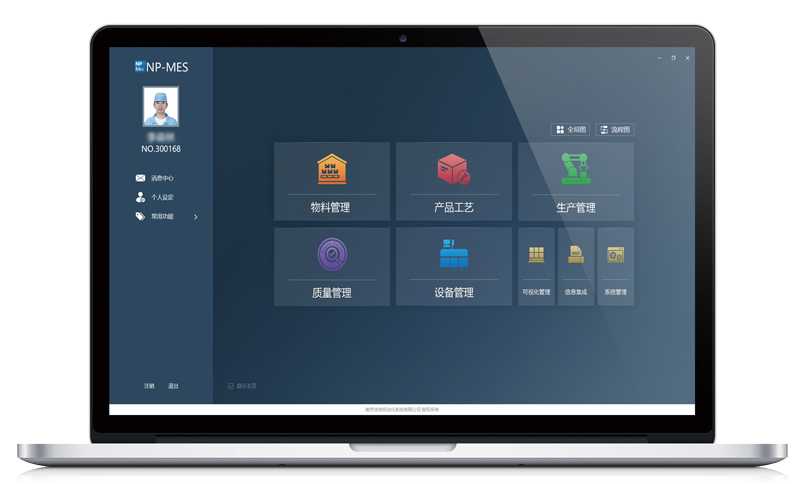

圖5 優倍MES界面
并嚴格遵循標準要求，并且在數字化設計與導入模塊有獨到的技術設計，產品的主要模塊包括了物料管理、產品工藝、生產管理、質量管理、設備管理及可視化設計等。
同時，為深度體現電子制造專業化與標準化屬性，我們還依據國軍標、IPC等國內外主要標準，將MSD（潮濕敏感元器件）、ESDS（靜電敏感元器件）、焊錫膏等特種物料的管理、使用、報廢等作了標準化的規定，極易與企業的生產相結合，實現在短期內充分落地。
三、 結論
總結在我們自己的企業——優倍電氣的智能化改造，效果十分明顯。具體的實施項目和取得的業績簡述如下：
優倍電氣主要從事工業測控用安全儀表等產品的研發與制造。從2013年起，開始進行智能化改造，共采用了自行開發的NP-MES、NP-PDM和金碟的ERP，通過五年來的不斷完善及深入應用，使得物料庫存下降了30%，準時交付率提升了20%，設備利用率提升20%?？梢暬潭忍嵘?0%。
總之，電子制造智能化建設并非無章可循、難以落地，這需要專業的技術支持和良好的團隊配合，學習和總結前人的經驗與教訓，科學規劃、分步實施，才能逐步獲得最終的成功——那就是給企業帶來可觀的、實際的經濟收益。
