隔離式安全柵

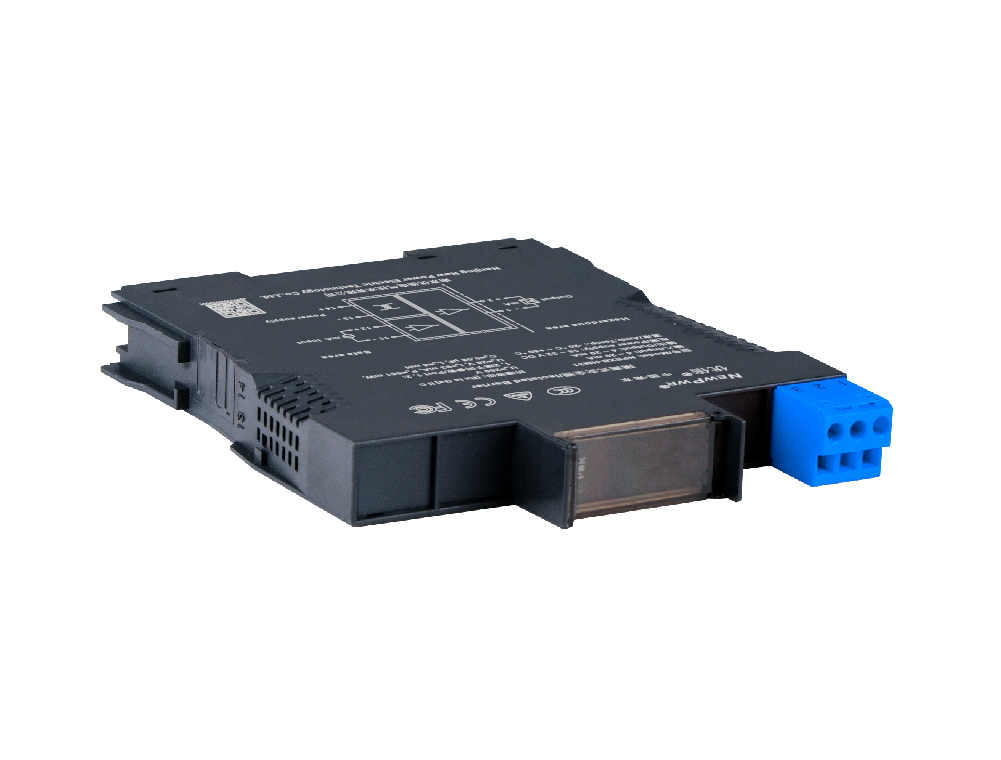

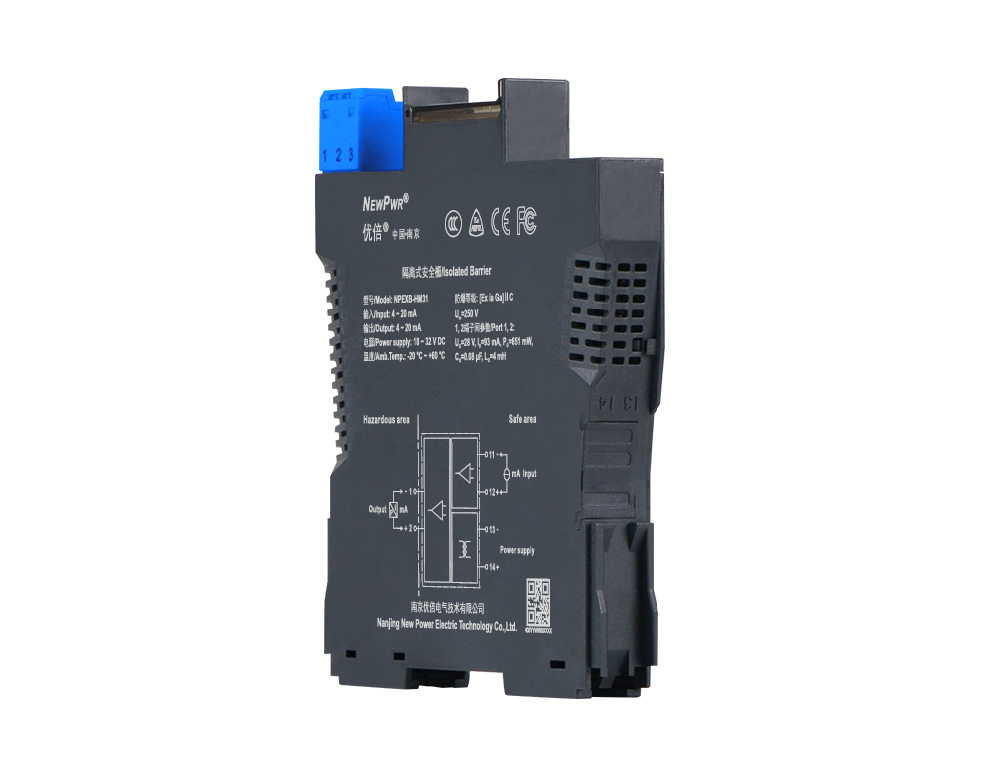

NPEXB-HM31

將來自安全區4～20mA電流信號，經隔離輸出4~20mA電流信號到危險區(其他輸出信號類型產品，具體型號見型譜)，驅動現場的閥門定位器等設備，同時支持HART信號雙向傳輸。該產品輸入、輸出和電源三端隔離，具有輸出負載短路和斷路故障監測功能。

輸入

4～20 mA

輸出（具體型號見型譜）

4～20 mA

通道

一入一出

供電

底板供電

HART

有

LFD

NPEXB-HM31

產品介紹技術參數 下載

加入對比加入選型

【核心技術】

【安裝與拆卸】

安全柵安裝.gif 安全柵拆卸.gif

安全柵安裝 安全柵拆卸

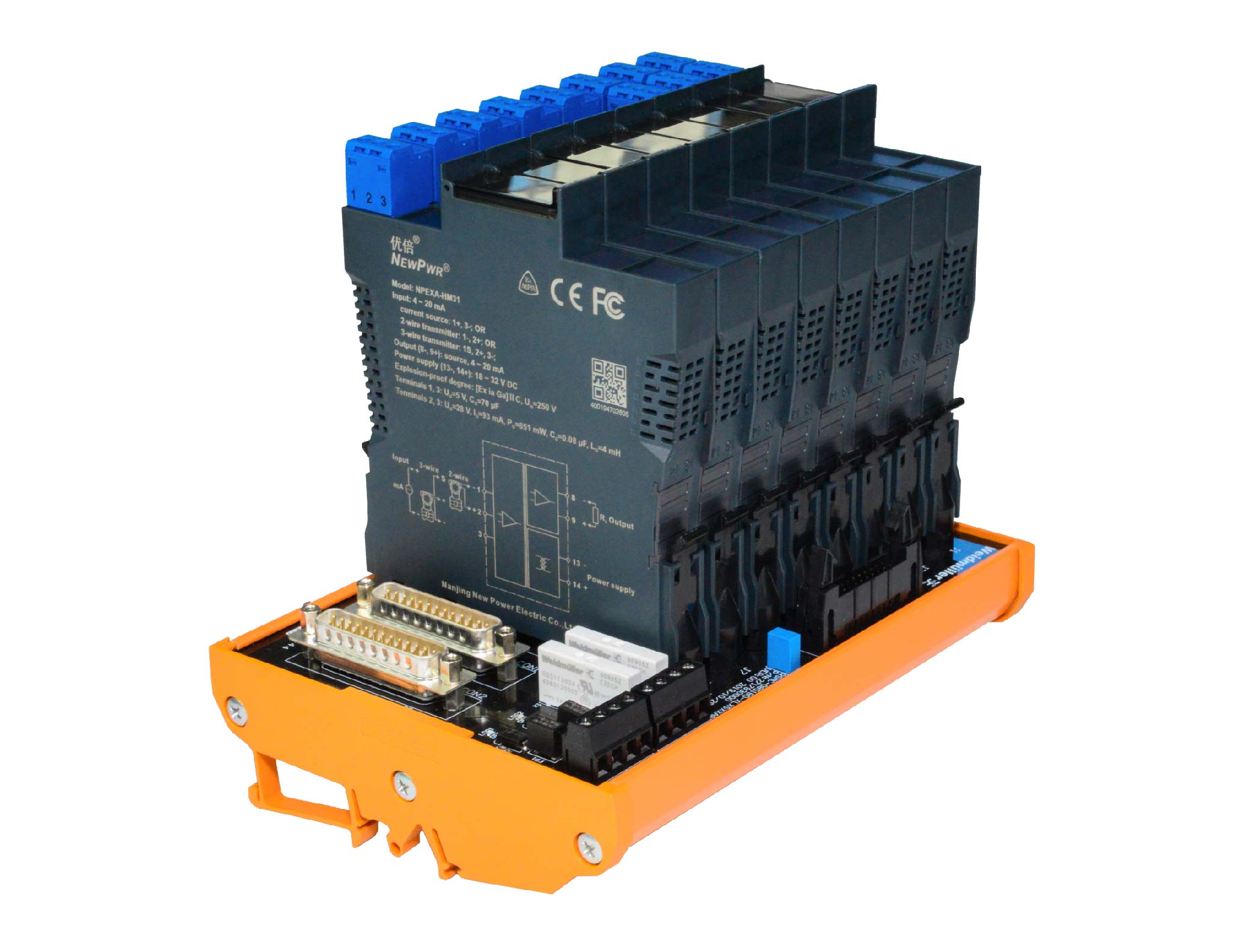

底板安裝.gif 底板拆卸.gif

底板安裝 底板拆卸

【技術參數】電源輸入輸出傳輸特性基本參數 EMC特性工作環境狀態描述【機械特性】機械特性【認證信息】認證信息

電源

供電電源	18 ~ 32 V DC

輸入

輸入信號	4 ~ 20 mA，HART數字信號
輸入壓降	< 1.2V

輸出

輸出信號	4 ~ 20 mA，HART數字信號
允許負載	80 ~ 800 Ω

傳輸特性

轉換精度	信號類型	測量范圍	量程范圍/轉換精度
傳輸精度	± 0.1 %F.S.
溫度漂移	0.005%F.S./℃

基本參數

撥碼設置	S→a：關閉輸出短開路故障檢測功能；S→b：打開輸出短開路故障檢測功能
響應時間	≤ 2 ms
工作功耗	< 1.5 W

EMC特性

電磁兼容	IEC 61326-3-1
介電強度	≥ 2500 V AC (本安側與非本安側)；≥ 500 V AC (電源與非本安側)
絕緣電阻	≥ 100 MΩ (輸入/輸出/電源)

工作環境

工作溫度	-20 ℃ ~ +60 ℃
儲存溫度	-40 ℃ ~ +80 ℃
應用場所	安裝于安全區，可連接0區、1區、2區；ⅡA、ⅡB、ⅡC；T4 ~ T6危險區的本安設備

狀態描述

故障狀態

輸出負載＜ 30 Ω，判斷為短路故障；輸出負載＞ 8000 Ω，判斷為開路故障。故障時，輸入電流限制在1 mA以內，輸出電流限制在約3 mA

機械特性

連接方式	螺釘連接
規格尺寸	寬15.8 mm×高121.6 mm×深104.8 mm
安裝方式	DIN35 mm導軌安裝

認證信息

產品認證	NEPSI, CE, FCC, CCC
防爆等級	[Ex ia Ga]ⅡC
最高電壓（Um）	250 V
Uo	28 V (1、2端子間)
Io	93 mA (1、2端子間)
Po	651 mW (1、2端子間)
Co	0.08 μF (1、2端子間)
Lo	4 mH (1、2端子間)
