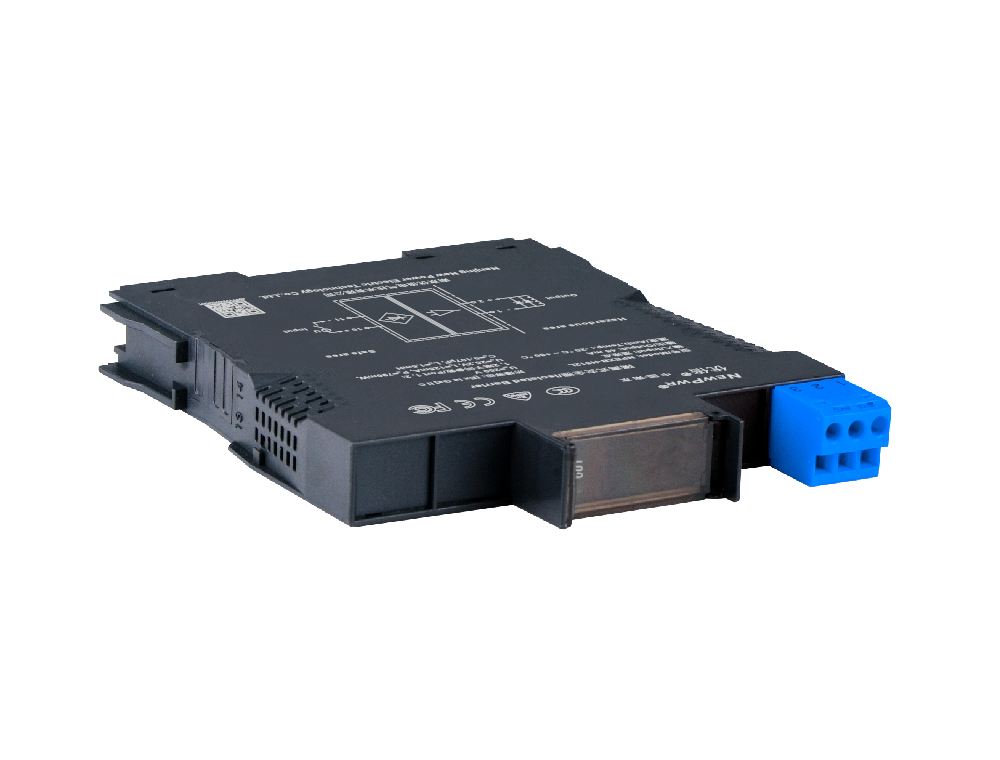

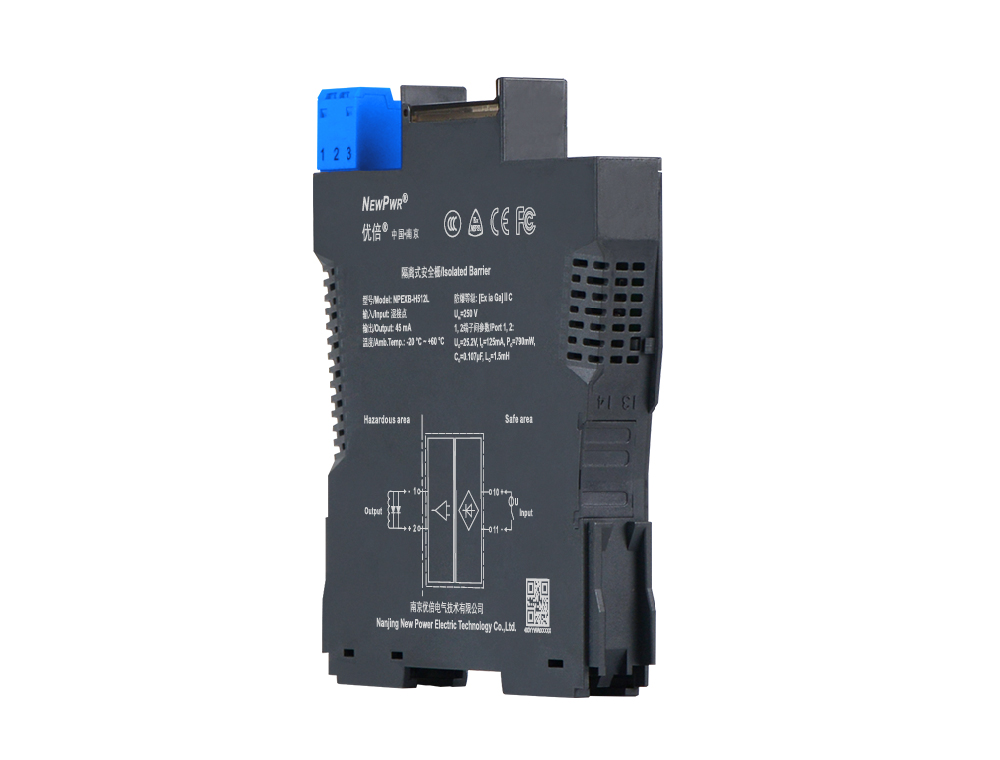

NPEXB-H512L

開關量輸出型安全柵，通過濕接點控制安全區的電源，驅動危險區的本安小功率設備。如電磁閥、聲光報警器等本安設備。該產品回路供電，輸入、輸出之間隔離。

輸入

輸出

通道

供電

分享
NPEXB-H512L

【核心技術】


【安裝與拆卸】





安全柵安裝                                                        安全柵拆卸

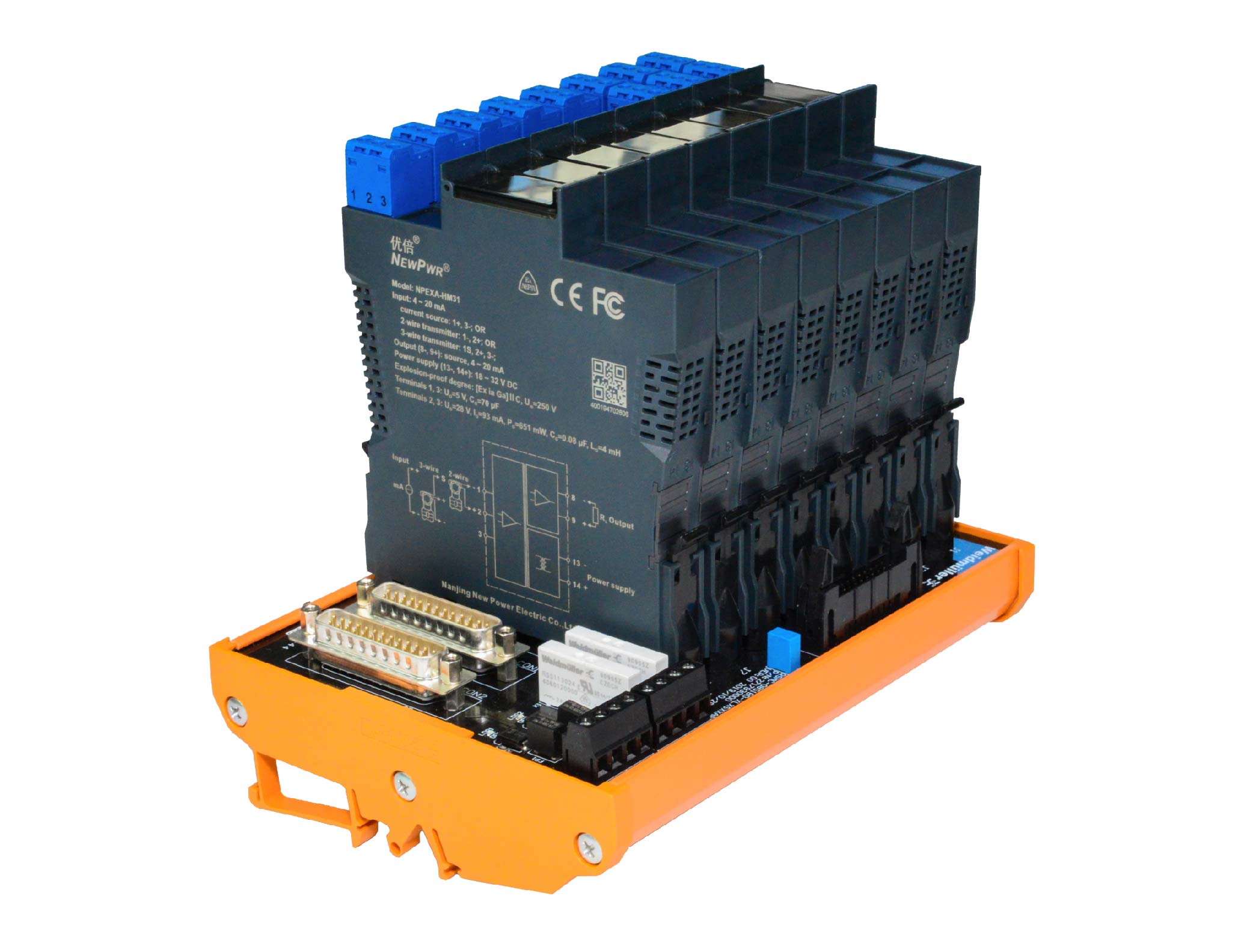

底板安裝                                                          底板拆卸


電源
供電電源 20 ~ 30 V DC 回路供電
輸入
輸入信號 濕接點
輸出
輸出電壓 ＞ 12.2 V DC
輸出電流 ≤ 45 mA
開路電壓 21.5 V DC
基本參數
響應時間 ＜ 20 ms
工作功耗 ≤ 1.6 W
EMC特性
電磁兼容 IEC 61326-3-1
介電強度 ≥ 2500 V AC (本安側與非本安側)
絕緣電阻 ≥ 100 MΩ (輸入/輸出)
工作環境
工作溫度 -20 ℃ ~ +60 ℃
儲存溫度 -40 ℃ ~ +80 ℃
應用場所 安裝于安全區，可連接0區、1區、2區；ⅡA、ⅡB、ⅡC；T4 ~ T6危險區的本安設備
機械特性
連接方式 螺釘連接
規格尺寸 寬15.8 mm×高121.6 mm×深104.8 mm
安裝方式 DIN35 mm導軌安裝
認證信息
產品認證 NEPSI, CE, FCC, CCC
防爆等級 [Ex ia Ga]ⅡC
最高電壓（Um） 250 V
Uo 25.2 V (1、2端子間)
Io 125 mA (1、2端子間)
Po 790 mW (1、2端子間)
Co 0.107 μF (1、2端子間)
Lo 1.5 mH (1、2端子間)
