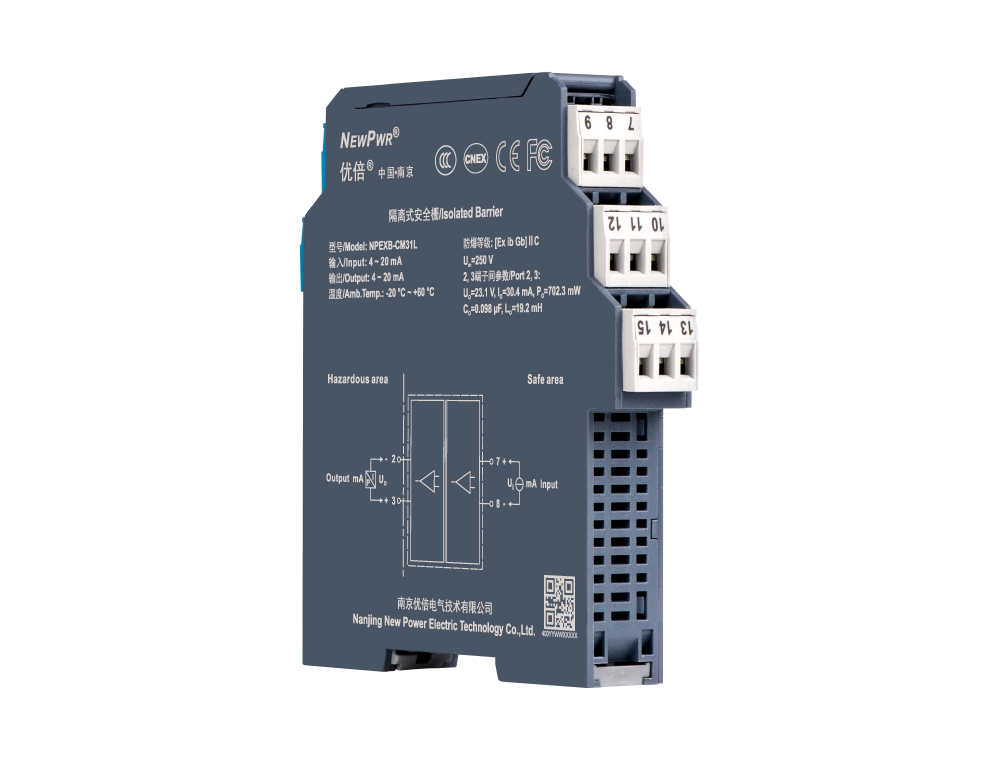

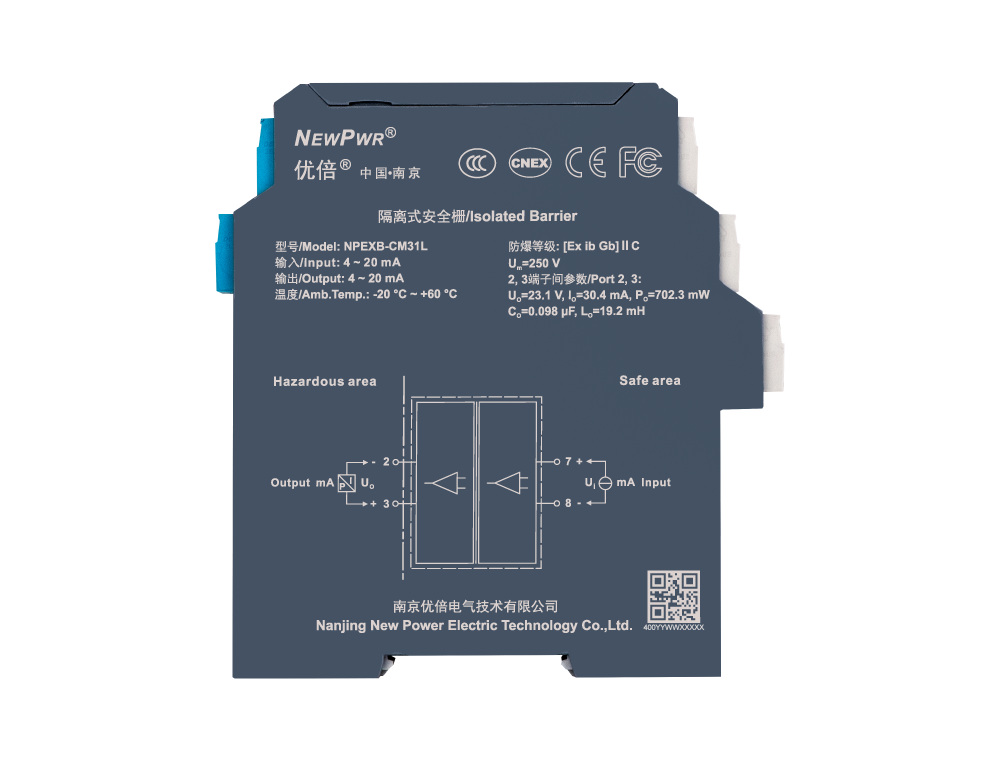

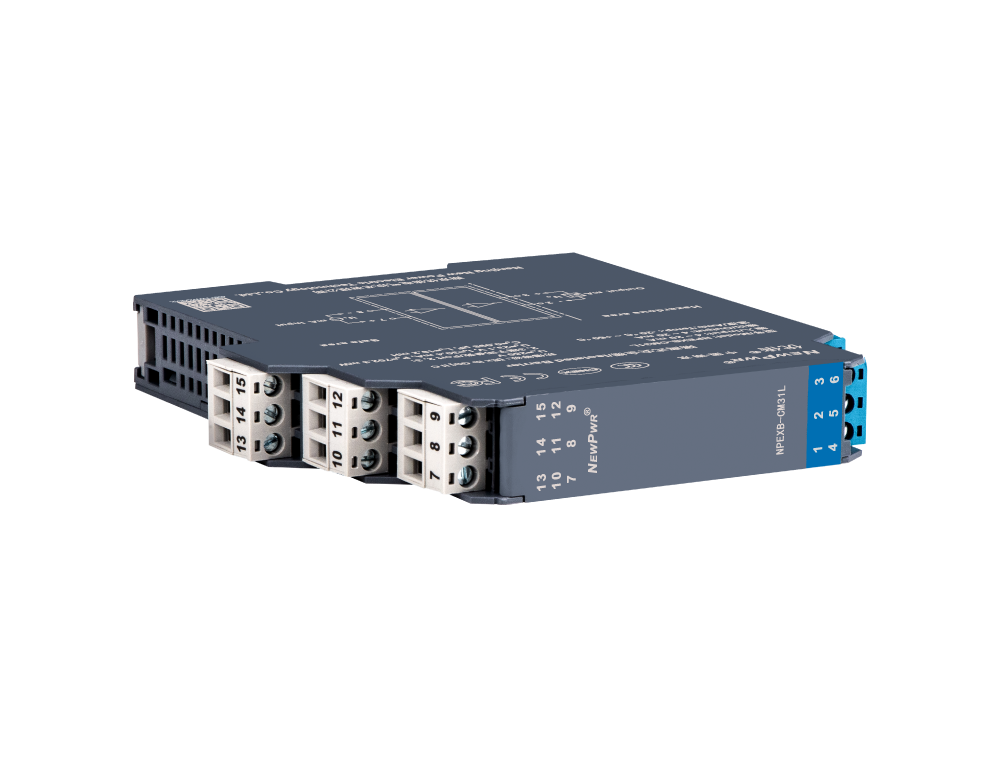

NPEXB-CM31L

將來自安全區4~20mA電流信號，經隔離輸出到危險區，驅動現場的閥門定位器等設備，同時支持HART數字信號雙向傳輸。該產品無需獨立供電，輸入、輸出之間隔離。

輸入

輸出（具體型號見型譜）

通道

供電

HART

LFD

分享
NPEXB-CM31L

【核心技術】


【安裝與拆卸】






安裝                                                                      拆卸




電源
供電電源 18 ~ 30 V DC回路供電
輸入
輸入信號 4 ~ 20 mA，HART數字信號
輸出
輸出信號 4 ~ 20 mA，HART數字信號
允許負載 RL ≤ [(U-8)/0.02]Ω ; U為回路供電電壓
傳輸特性
轉換精度 信號類型 測量范圍 量程范圍/轉換精度
傳輸精度 0.2 %F.S.
溫度漂移 0.01 %F.S./℃
基本參數
響應時間 ≤ 2 ms
EMC特性
電磁兼容 IEC 61326-3-1
介電強度 ≥ 2500 V AC (本安側與非本安側)
絕緣電阻 ≥ 100 MΩ (輸入/輸出)
工作環境
工作溫度 -20 ℃ ~ +60 ℃
儲存溫度 -40 ℃ ~ +80 ℃
應用場所 安裝于安全區，可連接1區、2區；ⅡA、ⅡB、ⅡC；T4 ~ T6危險區的本安設備
機械特性
連接方式 螺釘連接
規格尺寸 寬17.8 mm×高110 mm×深117 mm
安裝方式 DIN35 mm導軌安裝
認證信息
產品認證 CNEX, CE, FCC, CCC
防爆等級 [Ex ib Gb]ⅡC
最高電壓（Um） 250 V
Uo 23.1 V (2、3端子間)
Io 30.4 mA (2、3端子間)
Po 702.3 mW (2、3端子間)
Co 0.098 μF (2、3端子間)
Lo 19.2 mH (2、3端子間)
