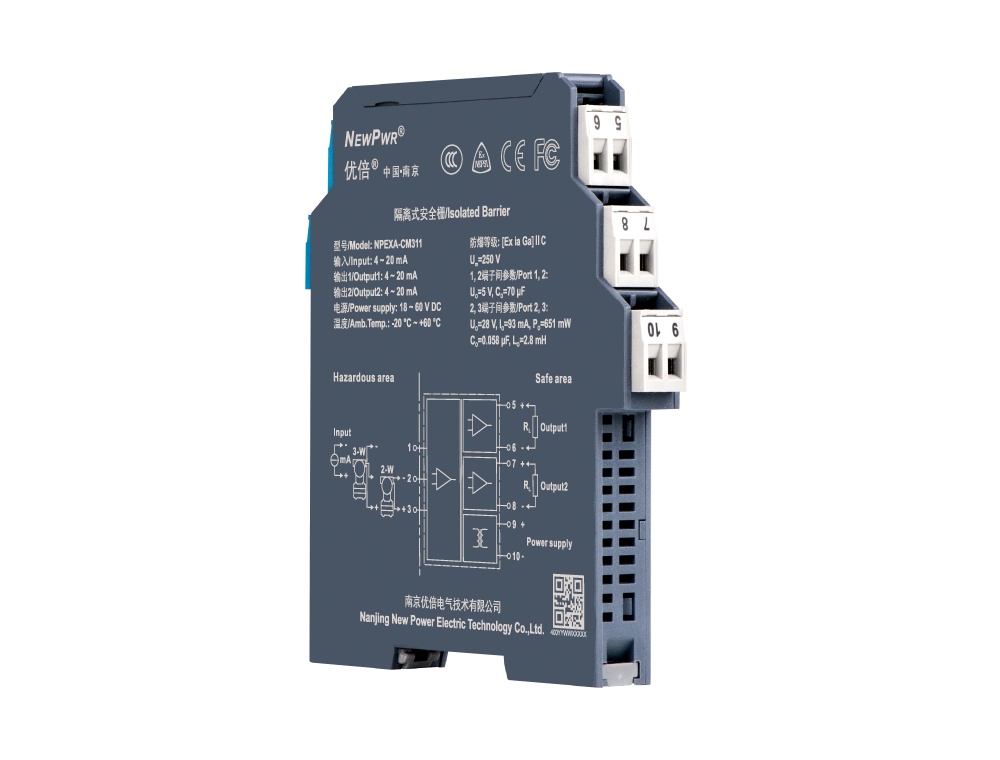

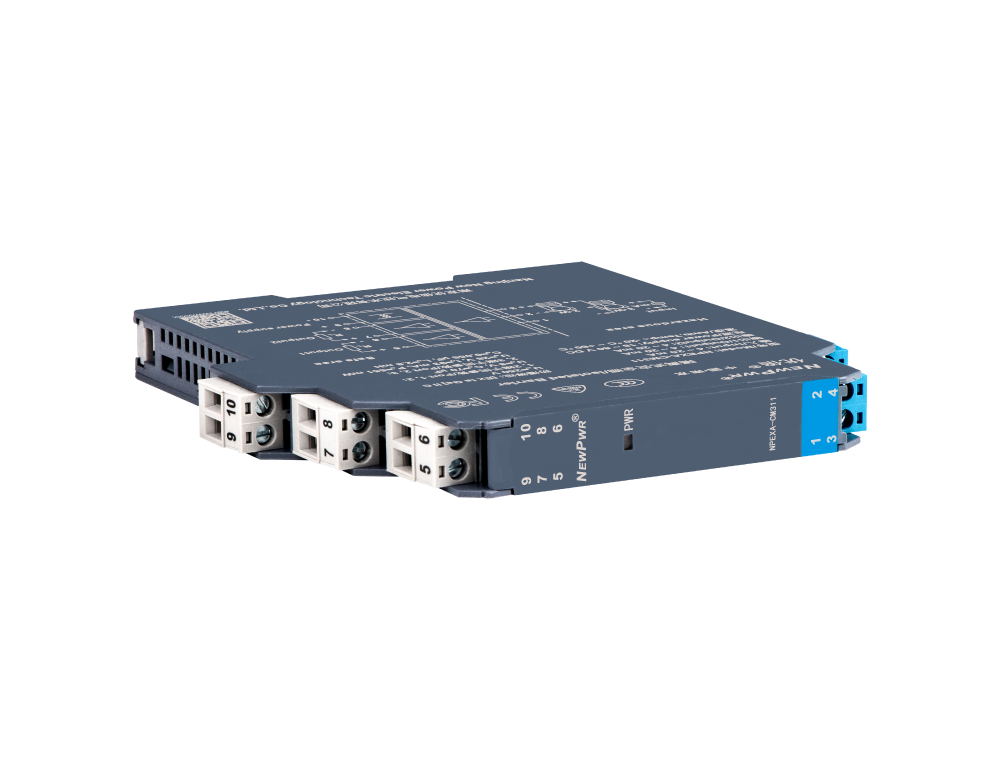

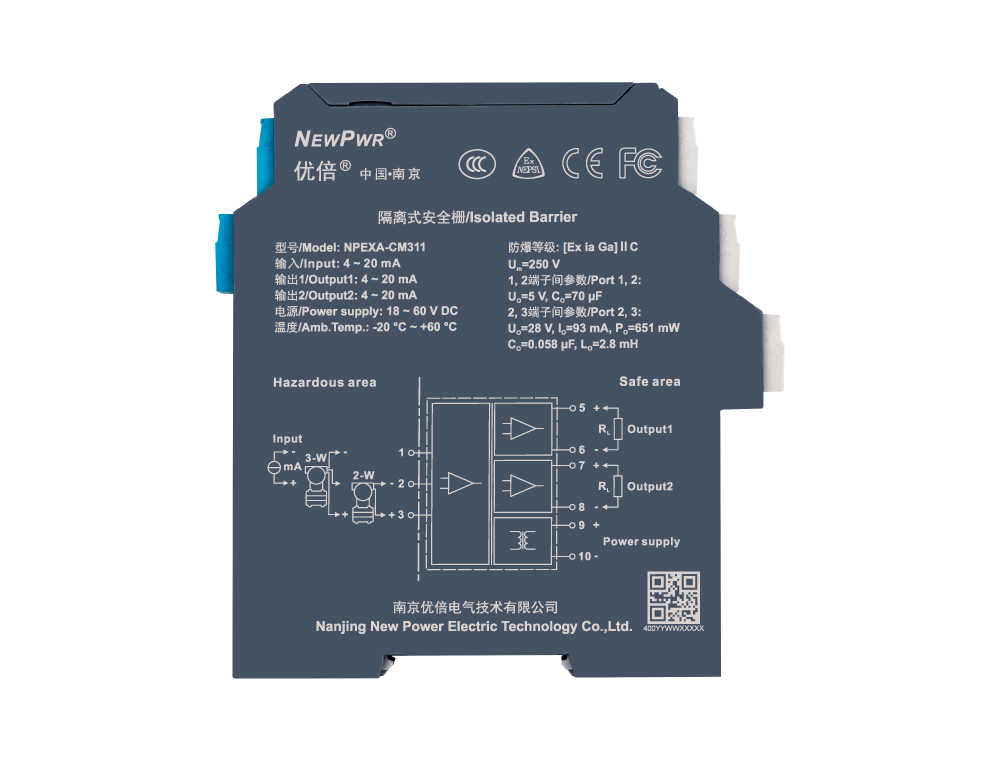

NPEXA-CM311

電流檢測端安全柵，將危險區的2線制、3線制變送器或電流源信號，經隔離轉換為4~20mA電流信號輸出到安全區(其他輸出信號類型產品，具體型號見型譜)，同時支持HART數字信號雙向傳輸。該產品安全等級達到SIL3要求，需要獨立供電，輸入、輸出和電源三端隔離。

輸入

輸出（具體型號見型譜）

通道

供電

HART

分享
NPEXA-CM311

【核心技術】


【安裝與拆卸】






安裝                                                                      拆卸




電源
供電電源 18 ~ 60 V DC
輸入
輸入信號 4 ~ 20 mA，HART數字信號
輸入阻抗 約75 Ω
配電電壓 開路電壓≤ 26 V，20 mA時輸出電壓≥ 16 V
輸出
輸出信號 4 ~ 20 mA，HART數字信號
允許負載 RL ≤ 550 Ω
傳輸特性
轉換精度 信號類型 測量范圍 量程范圍/轉換精度
傳輸精度 0.1 %F.S.
溫度漂移 30 ppm/℃
基本參數
響應時間 ≤ 2 ms
工作功耗 1.8 W
EMC特性
電磁兼容 IEC 61326-3-1
介電強度 ≥ 3000 V AC (本安側與非本安側)；≥ 1500 V AC (電源與非本安側)
絕緣電阻 ≥ 100 MΩ (輸入/輸出/電源)
工作環境
工作溫度 -20 ℃ ~ +60 ℃
儲存溫度 -40 ℃ ~ +80 ℃
應用場所 安裝于安全區，可連接0區、1區、2區；ⅡA、ⅡB、ⅡC；T4 ~ T6危險區的本安設備
狀態描述
安全狀態 輸出信號小于3.6 mA或大于21.5 mA
機械特性
連接方式 螺釘連接
規格尺寸 寬12.8 mm×高110 mm×深117 mm
安裝方式 DIN35 mm導軌安裝
認證信息
產品認證 NEPSI, SIL, CE, FCC, CCS, CCC
設備類型 Type A
硬件故障裕度(HFT) 0
操作模式 低/高
安全完整性等級 SIL3
λS (1 FIT=10-9/h) 236.3 FIT
λDU (1 FIT=10-9/h) 11.2 FIT
λDD (1 FIT=10-9/h) 145.68 FIT
λTOTAL (1 FIT=10-9/h) 393.18 FIT
SFF 97.2%
PFDavg(T1=1Y) 4.91E-05
PFH 11.2E-09 1/h
防爆等級 [Ex ia Ga]ⅡC
最高電壓（Um） 250 V
Uo 5 V (1、2端子間)；28 V (2、3端子間)
Io 93 mA (2、3端子間)
Po 651 mW (2、3端子間)
Co 70 μF (1、2端子間)；0.058 μF (2、3端子間)
Lo 2.8 mH (2、3端子間)
