隔離式安全柵

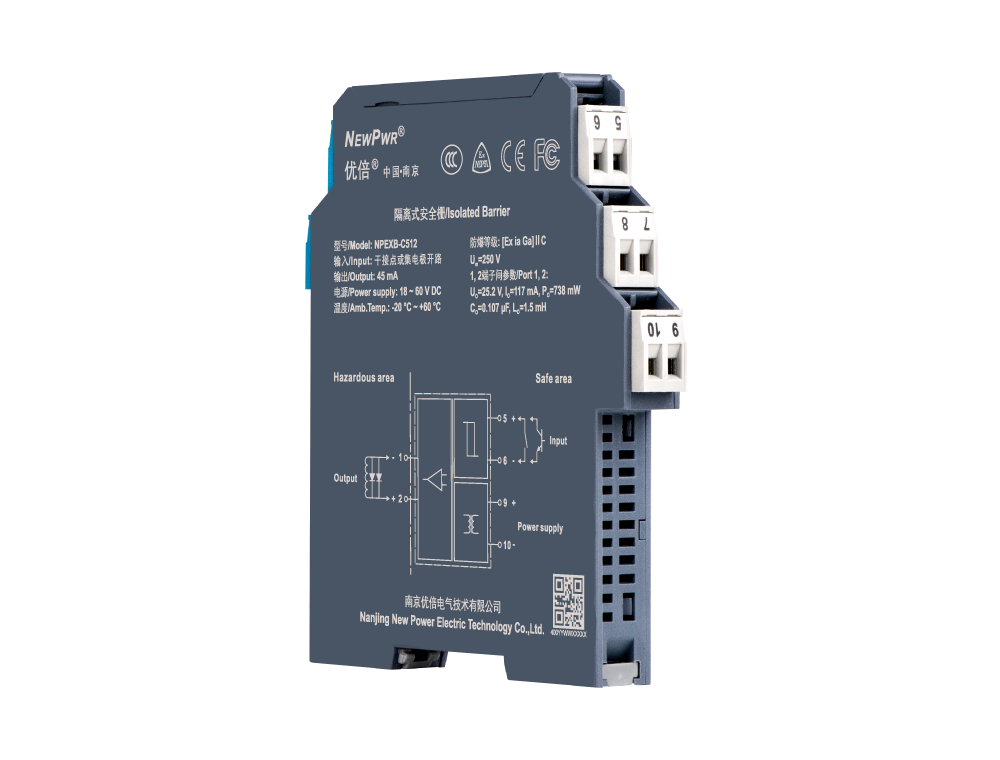

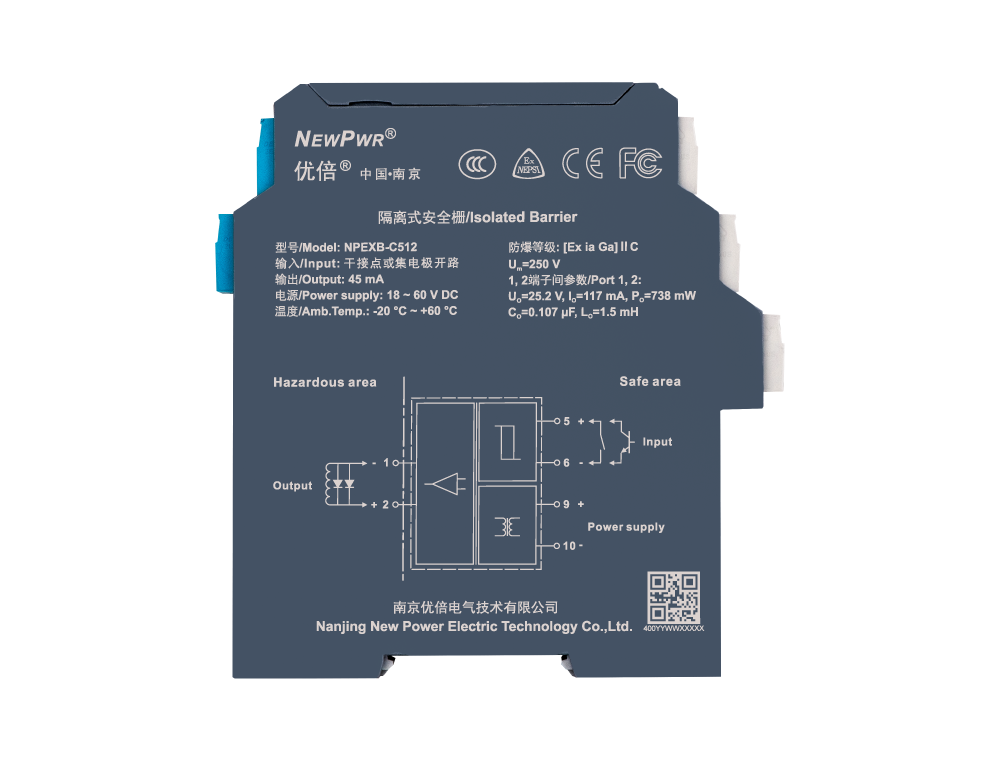

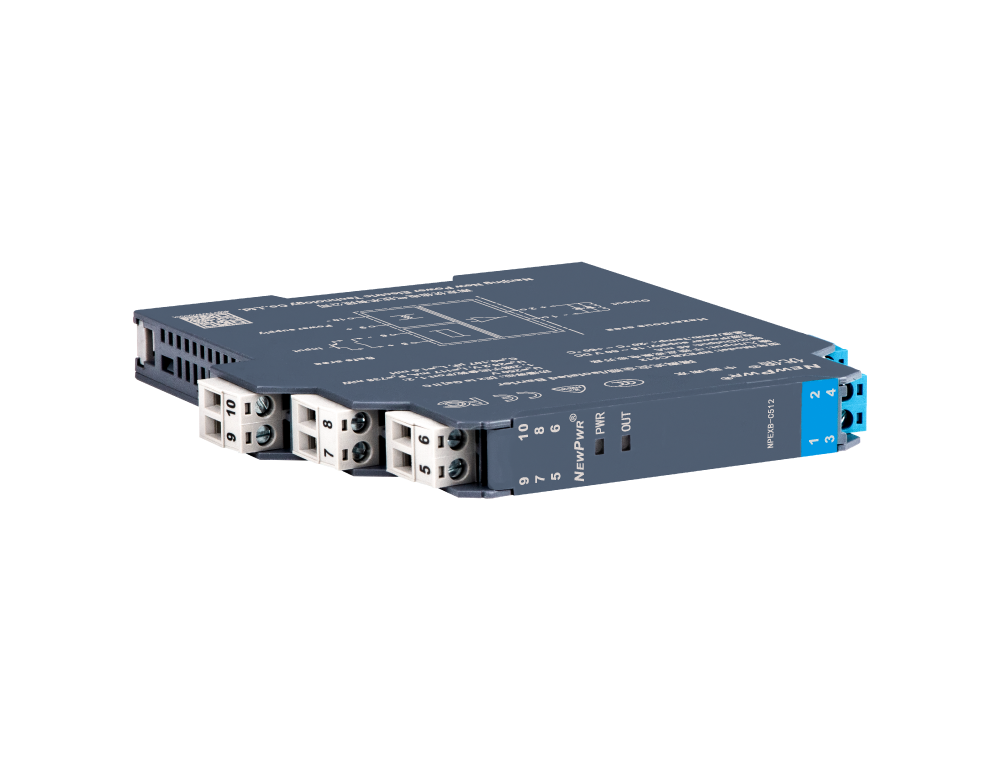

NPEXB-C512

開關量輸出型安全柵，將安全區的電源通過干接點或集電極開路信號控制方式，驅動危險區的本安小功率設備。如電磁閥、聲光報警器等本安設備。該產品需要獨立供電，輸入、輸出和電源三端隔離。

輸入

干接點/集電極開路

輸出

45 mA

通道

一入一出

供電

24 V DC端子供電

NPEXB-C512

產品介紹技術參數 配件下載

加入對比加入選型

【核心技術】


【安裝與拆卸】

C系列注塑外殼安裝.gif C系列注塑外殼拆卸.gif

安裝拆卸

【技術參數】電源輸入輸出基本參數 EMC特性工作環境【機械特性】機械特性【認證信息】認證信息

電源

供電電源	18 ~ 60 V DC

輸入

輸入信號

干接點或集電極開路

輸出

輸出電壓	＞ 11.25 V DC
輸出電流	≤ 45 mA
開路電壓	21.5 V DC

基本參數

響應時間	＜ 20 ms
工作功耗	≤ 1.4 W

EMC特性

電磁兼容	IEC 61326-3-1
介電強度	≥ 3000 V AC (本安側與非本安側)；≥ 1500 V AC (電源與非本安側)
絕緣電阻	≥ 100 MΩ (輸入/輸出/電源)

工作環境

工作溫度	-20 ℃ ~ +60 ℃
儲存溫度	-40 ℃ ~ +80 ℃
應用場所	安裝于安全區，可連接0區、1區、2區；ⅡA、ⅡB、ⅡC；T4 ~ T6危險區的本安設備

機械特性

連接方式	螺釘連接
規格尺寸	寬12.8 mm×高110 mm×深117 mm
安裝方式	DIN35 mm導軌安裝

認證信息

產品認證	NEPSI, CE, FCC, CCC
防爆等級	[Ex ia Ga]ⅡC
Uo	25.2 V (1、2端子間)
Io	117 mA (1、2端子間)
Po	738 mW (1、2端子間)
Co	0.107 μF (1、2端子間)
Lo	1.5 mH (1、2端子間)
