隔離式安全柵

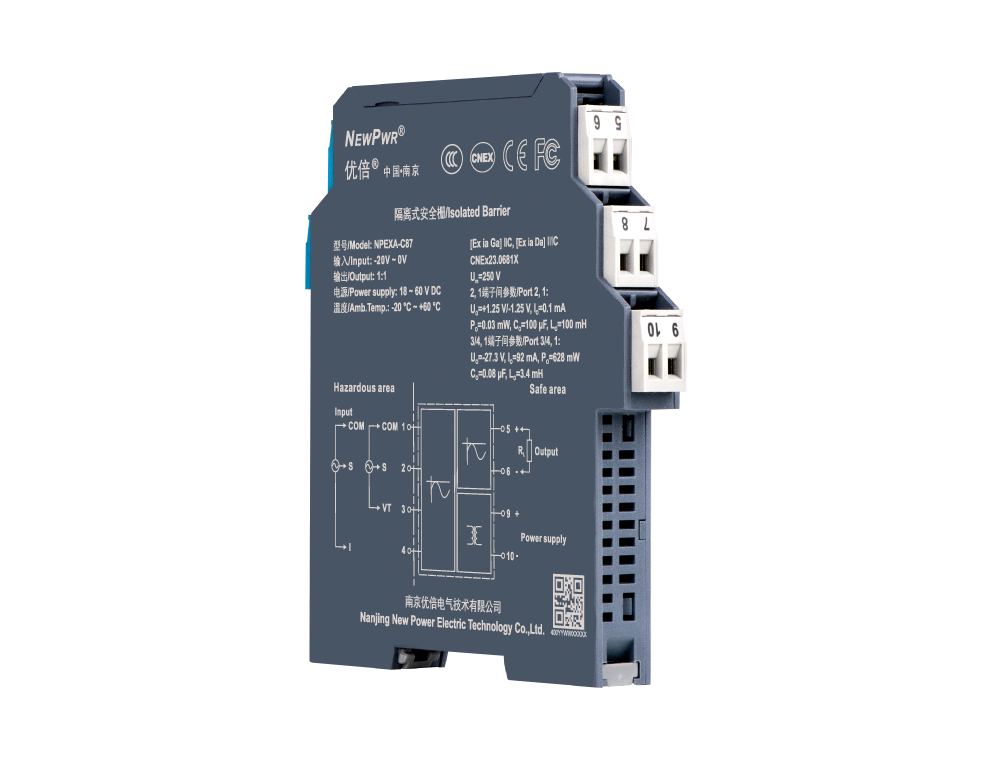

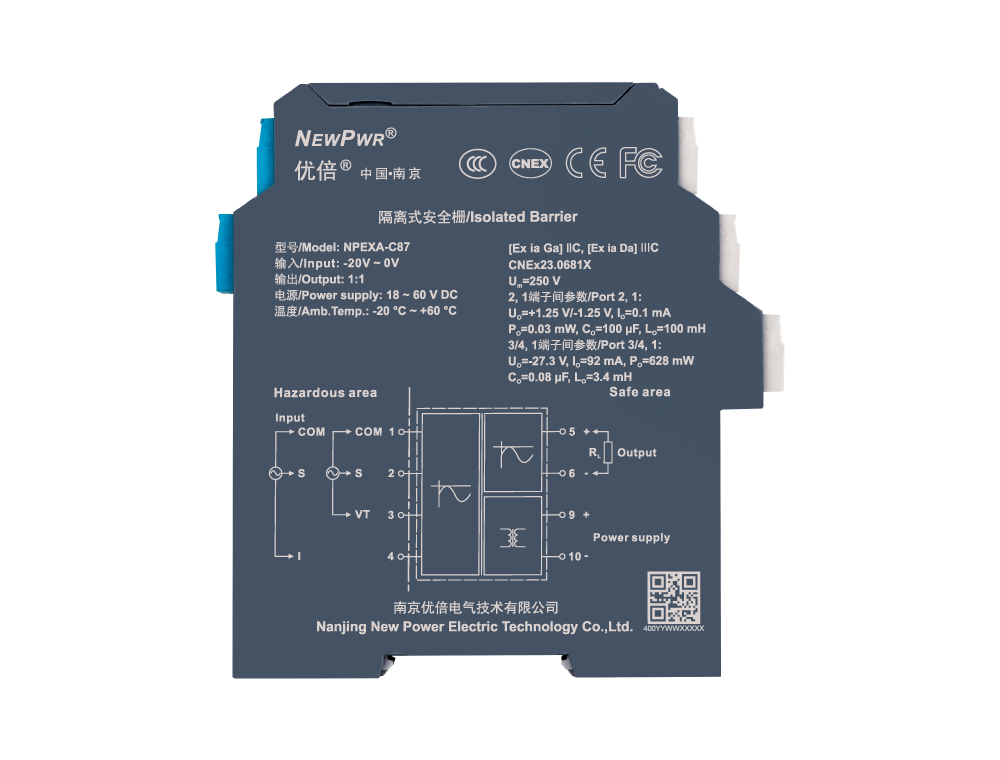

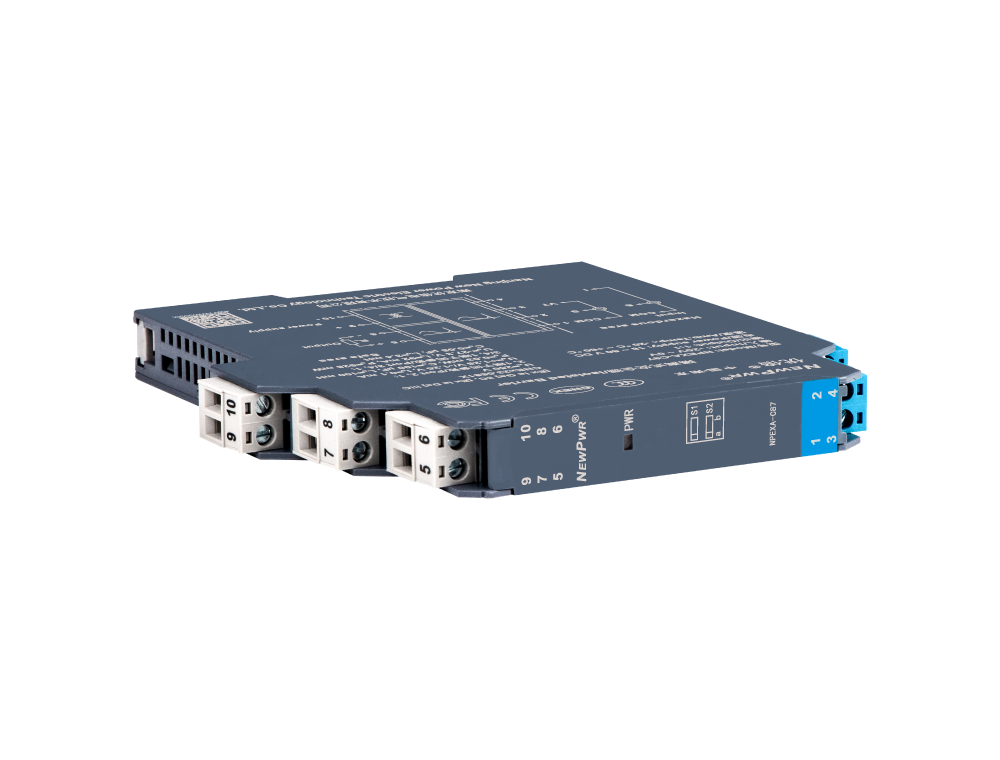

NPEXA-C87

將來自危險區的振動傳感器輸出的負電壓信號，經隔離輸出1:1緩沖信號到安全區，同時可以向危險區提供隔離電源給現場儀表供電?？蛇x恒流或恒壓供電，該產品需要獨立供電，輸入、輸出和電源三端隔離。

輸入

-20 V ～0 V

輸出

1 : 1

通道

一入一出

供電

24 V DC端子供電

NPEXA-C87

產品介紹技術參數 下載

加入對比加入選型

【核心技術】


【安裝與拆卸】

C系列注塑外殼安裝.gif C系列注塑外殼拆卸.gif

安裝拆卸

【技術參數】電源輸入輸出傳輸特性基本參數 EMC特性工作環境【機械特性】機械特性【認證信息】認證信息

電源

供電電源	18 ~ 60 V DC

輸入

輸入信號	-20 V ~ 0V
輸入阻抗	≥ 10 kΩ
電壓帶寬	＜ -0.1 dB（5 kHz時）；＜ -3 dB（50 kHz時）
配電電壓	開路電壓-24 V時，配電電壓-19.5 V時，滿載電流≥ 15 mA

輸出

輸出信號	-20 V ~ 0V
輸出阻抗	＜ 3 Ω

傳輸特性

轉換精度	信號類型	測量范圍	量程范圍/轉換精度
傳輸精度	直流精度：＜ ±20 mV；交流精度：0 Hz ~ 1 kHz時±1 %，1 kHz ~ 20 kHz時-2 % ~ +1 %
溫度漂移	100 ppm/℃（極大值）

基本參數

相位響應	＜ 10 μs，相當于：200 Hz -0.72°；600 Hz -2°；1 kHz -3.6°；10 kHz -36°；20 kHz -72°；50 kHz -180°；
工作功耗	1.2 W

EMC特性

電磁兼容	IEC 61326-3-1
介電強度	≥ 3000 V AC (本安側與非本安側)；≥ 1500 V AC (電源與非本安側)
絕緣電阻	≥ 100 MΩ (輸入/輸出/電源)

工作環境

工作溫度	-20 ℃ ~ +60 ℃
儲存溫度	-40 ℃ ~ +80 ℃
應用場所	安裝于安全區，可連接0區、1區、2區；ⅡA、ⅡB、ⅡC、ⅢC；T4 ~ T6危險區的本安設備

機械特性

連接方式	螺釘連接
規格尺寸	寬12.8 mm×高110 mm×深117 mm
安裝方式	DIN35 mm導軌安裝

認證信息

產品認證	CNEX, CE, FCC, CCC
防爆等級	[Ex ia Ga]ⅡC、[Ex ia Da] ⅢC
最高電壓（Um）	250 V
Uo	+1.25 V/-1.25 V (2、1端子間)；-27.3 V (3/4、1端子間)
Io	0.1 mA (2、1端子間)；92 mA (3/4、1端子間)
Po	0.03 mW (2、1端子間)；628 mW (3/4、1端子間)
Co	100 μF (2、1端子間)；0.08 μF (3/4、1端子間)
Lo	100 mH (2、1端子間)；3.4 mH (3/4、1端子間)
