安全繼電器

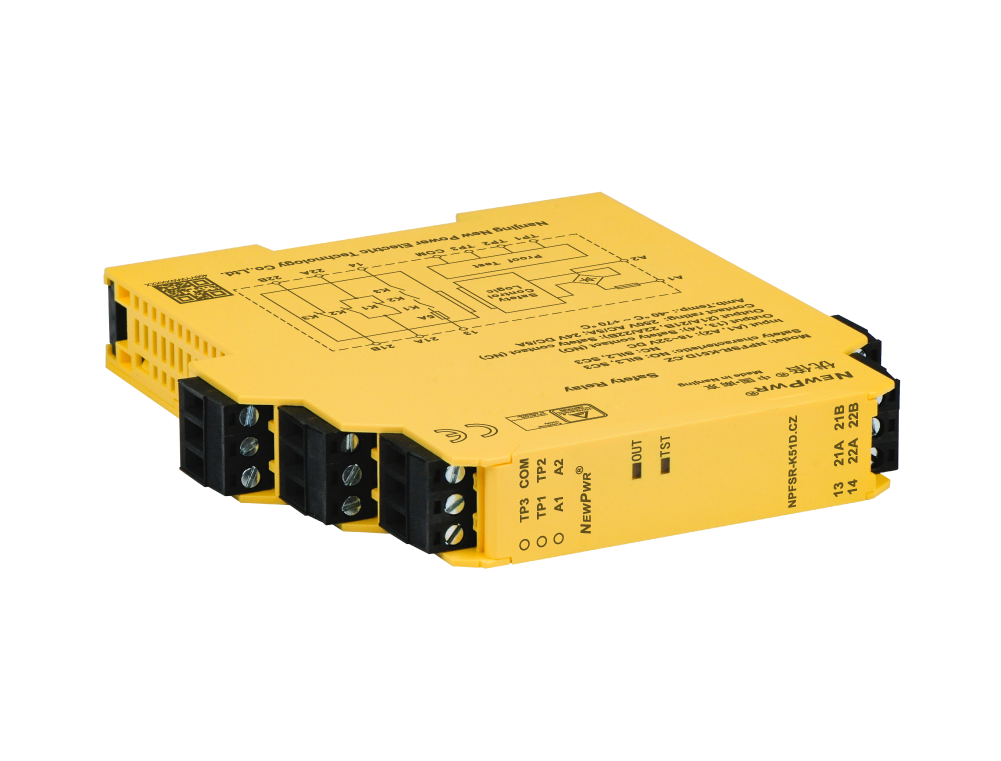

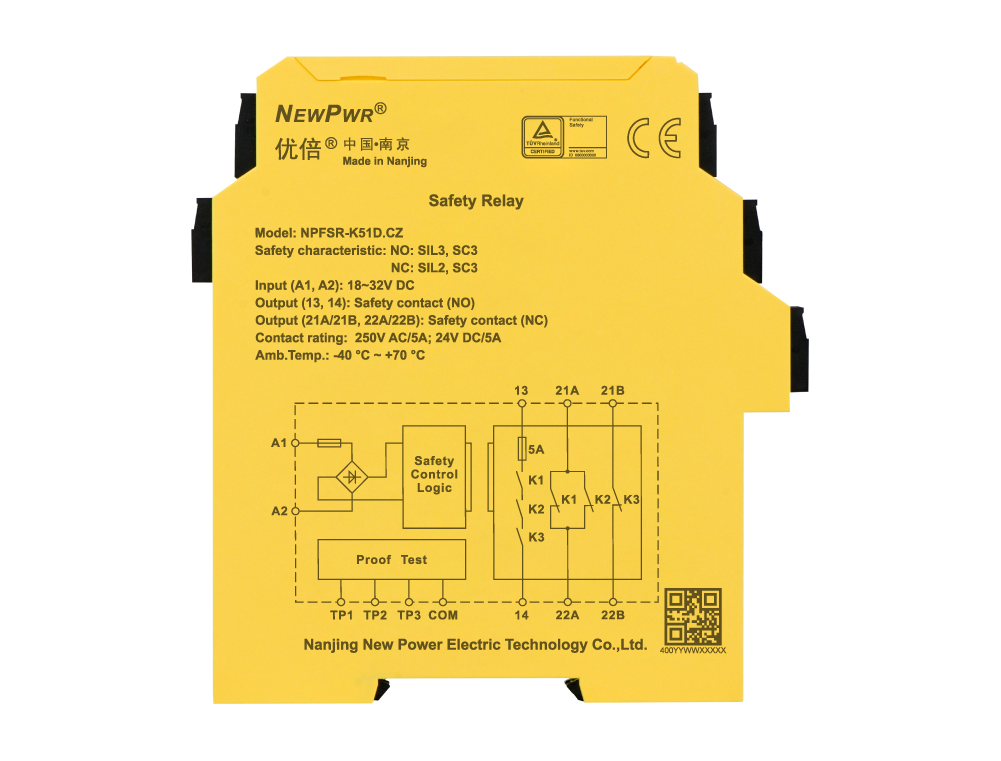

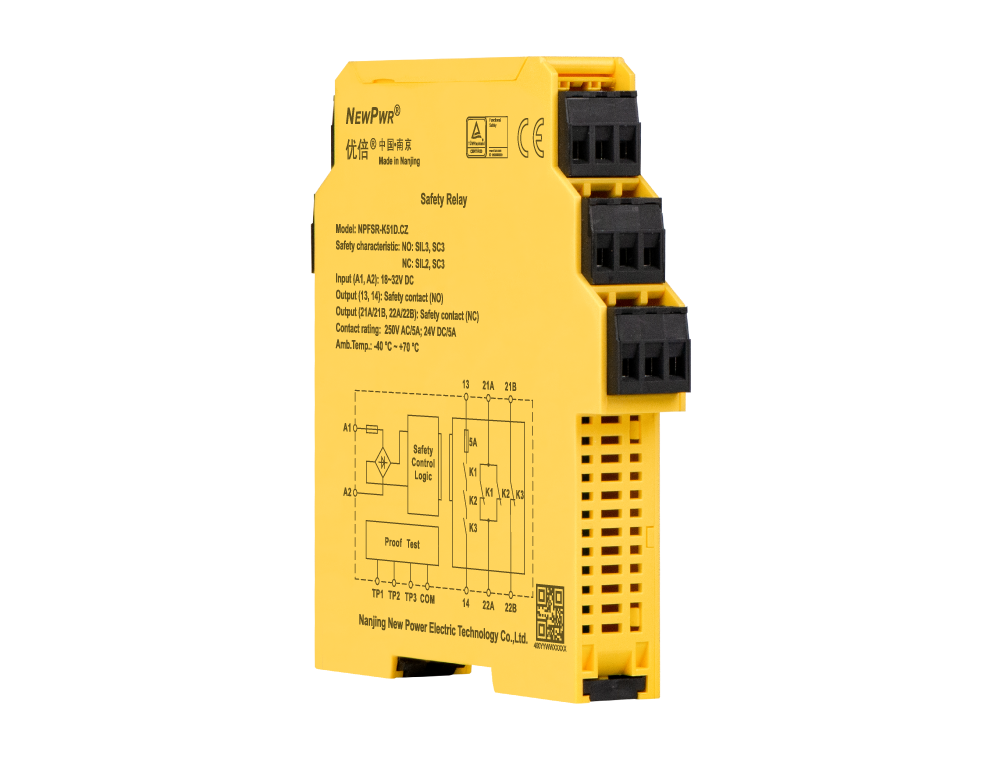

NPFSR-K51D.CZ

NPFSR-K51D.CZ 為一路常開輸出和一路常閉輸出安全繼電器，接收DO 信號，實現可靠的隔離控制，現場側最高支持250V AC 負載電路。可用于符合IEC 61508 標準的SIL2、SIL3、SC3 的安全相關應用，常用于SIS 中的ESD應用。主要特征：支持系統回路檢測功能；支持Proof Test功能；應用Fail-safe技術；輸出繼電器三重冗余；觸點熔絲保護；輸出為失電安全型。

輸入設備

輸出觸點數量

供電

復位方式

NPFSR-K51D.CZ

產品介紹技術參數 下載

加入對比加入選型

【核心技術】


【安裝與拆卸】

安繼安裝.gif 安繼拆卸.gif

安裝拆卸

【技術參數】電源輸入輸出基本參數 EMC特性工作環境【機械特性】機械特性【認證信息】認證信息

電源

供電類型	回路供電
額定電壓	18~ 32V DC(典型值24V)

輸入

輸入電流	≤ 55mA/24V DC
測試脈沖寬度	≤ 4ms (測試脈沖周期：≥ 100 ms )
導線電阻	≤ 15Ω
輸入設備	安全開關、DO信號

輸出

觸點數量	1NC+1NO
觸點材料	AgSnO2
觸點容量	5A/250V AC, 5A/24V DC

基本參數

吸合時間	≤ 50ms
釋放時間	≤ 50ms
開關頻率	≤ 10Hz
整機功耗	≤ 1.4W/24V DC

EMC特性

電磁兼容	符合IEC 61298-3,IEC 61000-6-2, IEC61326-3-1
額定絕緣電壓	250V AC
額定沖擊耐受電壓	6000V(1.2/50us)
絕緣強度	3000V AC, 1 min
電氣間隙和爬電距離	符合IEC 60664-1

工作環境

振動	符合IEC 61298-3, 10Hz ~ 150Hz, 0.75mm
過壓等級	III
污染等級	2
防護等級	IP20
工作溫度	-40°C ~ +70°C
儲存溫度	-40°C ~ +80°C

機械特性

連接方式	螺釘連接
規格尺寸	寬17.8 mm×高110 mm×深117 mm
安裝方式	DIN35 mm導軌安裝

認證信息

產品認證	SIL, CE
檢驗測試間隔	20年，符合IEC 61508
平均診斷覆蓋率	60%，符合IEC 61508
安全完整性等級	NC: SIL2，NO: SIL3，符合IEC 61508
硬件故障裕度	0，符合IEC 61508
安全失效分?jǐn)?shù)	NC≥ 60%，NO≥ 90%，符合IEC 61508
要求時危險失效概率	NC: 1.12×10-4/PTI=20年，符合IEC 61508 NO: 1.44×10-4/PTI=20年，符合IEC 61508
