NPFSR-K51D.HT

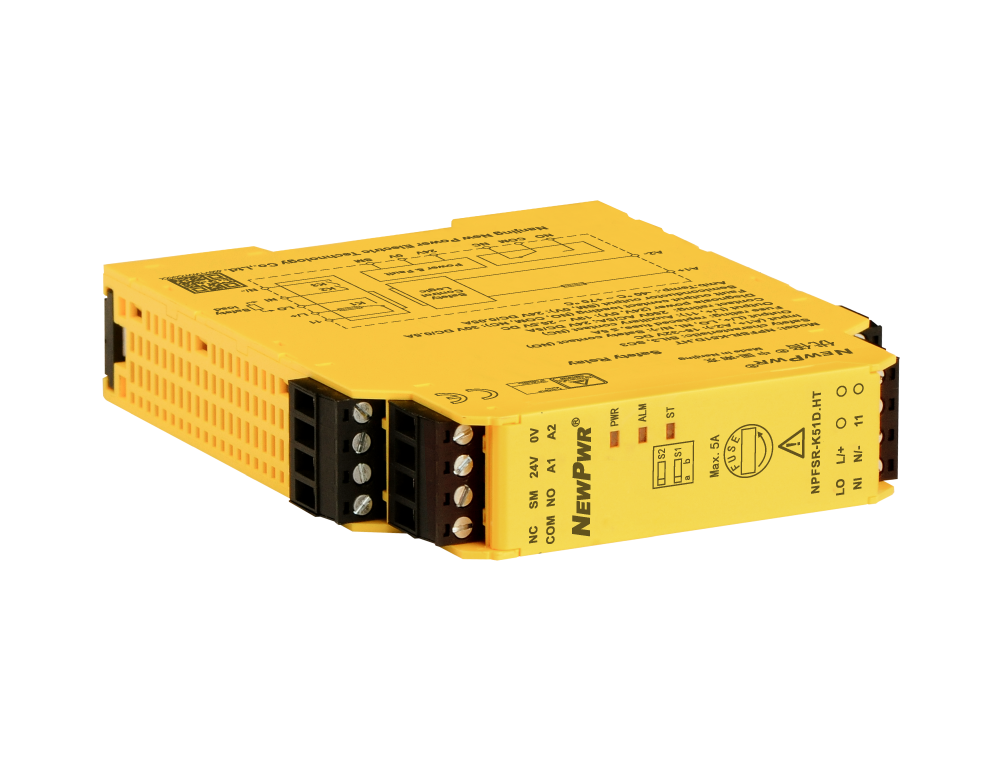

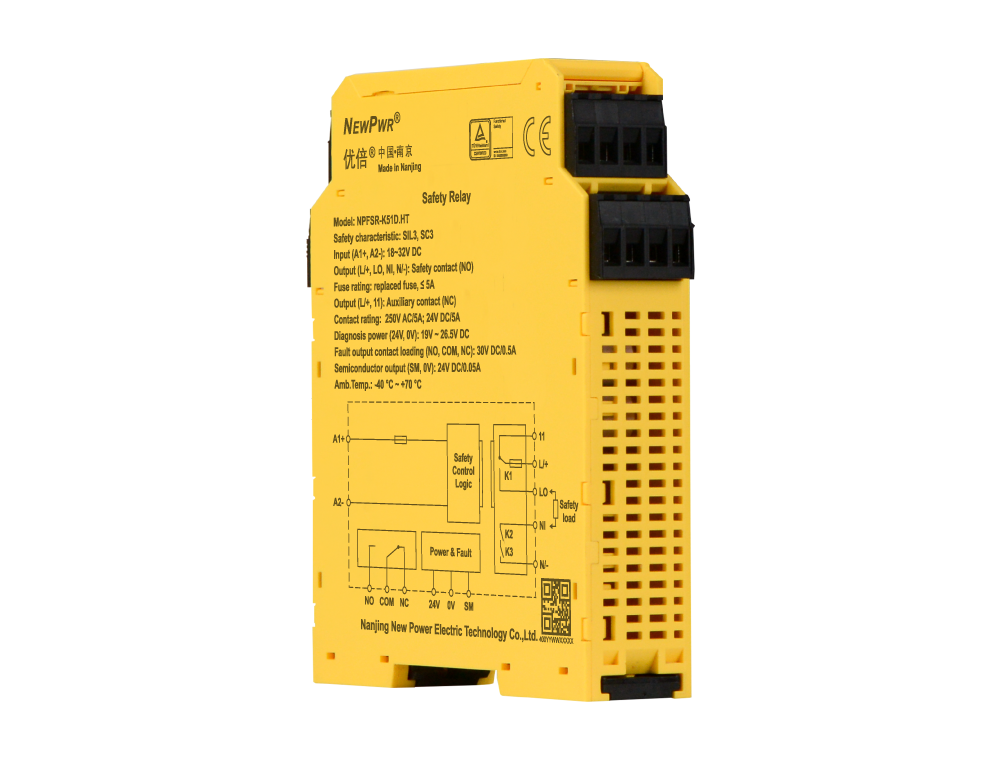

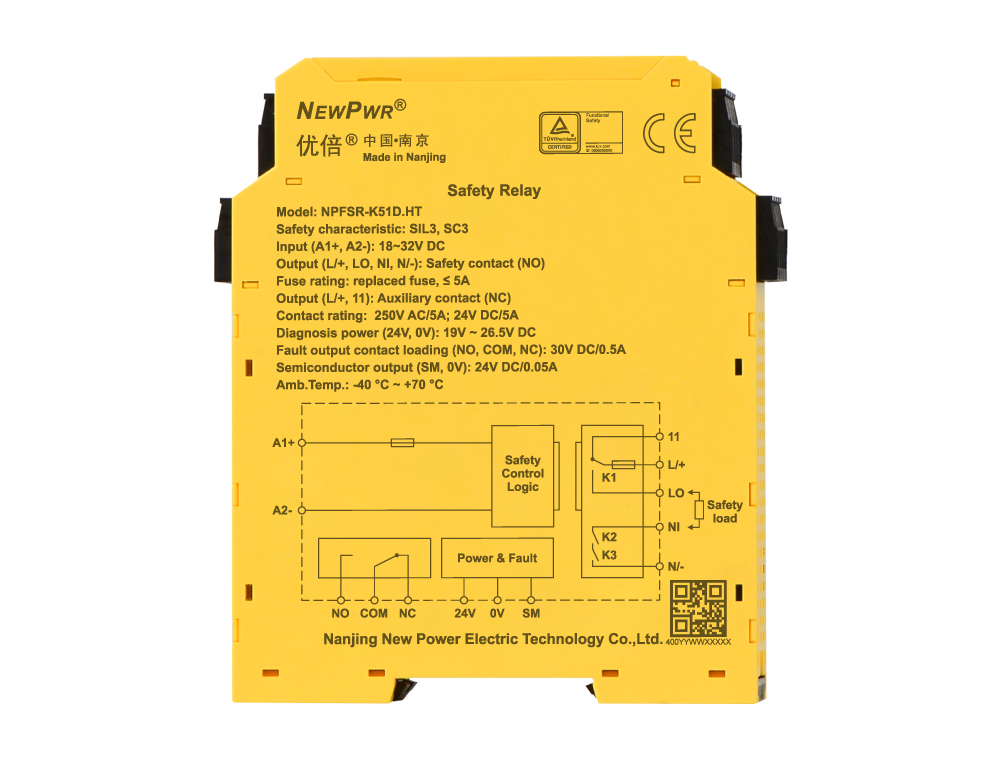

NPFSR-K51D.HT 為一路常開輸出安全繼電器，接收DO 信號，實現可靠的隔離控制，現場側最高支持250V AC 負載電路?？捎糜诜螴EC 61508 標準的SIL3、SC3 的安全相關應用，常用于SIS 中的ESD 應用。主要特征：支持系統回路檢測功能；線路故障透傳；支持Proof Test功能；應用Fail-safe技術；輸出繼電器三重冗余；觸點熔絲保護；輸出為失電安全型。

輸入設備

輸出觸點數量

供電

復位方式

分享
NPFSR-K51D.HT

【核心技術】


【安裝與拆卸】






安裝                                                                      拆卸





電源
供電類型 回路供電
額定電壓 18~ 32V DC(典型值24V)
輸入
輸入電流 ≤ 40mA/24V DC
測試脈沖寬度 ≤ 4ms (測試脈沖周期：≥ 100 ms )
導線電阻 ≤ 15Ω
輸入設備 安全開關、DO信號
輸出
觸點數量 1NO
觸點材料 AgSnO2+Au plating
觸點容量 5A/250V AC, 5A/24V DC
保險絲容量 可替代，最大電流5A
線路故障檢測 短路 (負載，繼電器失電)：≤ 29Ω；開路 (負載，繼電器失電)：≥ 48kΩ；欠壓：≤ 35V AC，≤ 5V DC；欠流 (繼電器得電)：≤ 10mA AC/DC；過流 (繼電器得電)：> 5A AC/DC
故障輸出 晶體管輸出：0.05A/24V DC；繼電器輸出：0.5A/30V DC阻性負載；響應時間：≤ 2s。（注：故障時，繼電器失電，晶體管導通）
基本參數
吸合時間 ≤ 300ms
釋放時間 ≤ 100ms
開關頻率 ≤ 0.5Hz
整機功耗 ≤ 1.1W/24V DC/通道
EMC特性
電磁兼容 符合IEC 61298-3,IEC 61000-6-2, IEC61326-3-1
額定絕緣電壓 250V AC
額定沖擊耐受電壓 6000V(1.2/50us)
絕緣強度 3000V AC, 1 min
電氣間隙和爬電距離 符合IEC 60664-1
工作環境
振動 符合IEC 61298-3, 10Hz ~ 150Hz, 0.75mm
過壓等級 III
污染等級 2
防護等級 IP20
工作溫度 -40°C ~ +70°C
儲存溫度 -40°C ~ +80°C
機械特性
連接方式 螺釘連接
規格尺寸 寬23 mm×高100 mm×深115mm
安裝方式 DIN35 mm導軌安裝
認證信息
產品認證 SIL, CE
檢驗測試間隔 20年，符合IEC 61508
平均診斷覆蓋率 60%，符合IEC 61508
安全完整性等級 SIL3，符合IEC 61508
硬件故障裕度 0，符合IEC 61508
安全失效分?jǐn)?shù) ≥ 90%，符合IEC 61508
要求時危險失效概率 1.45×10-4/PTI=20年，符合IEC 61508
