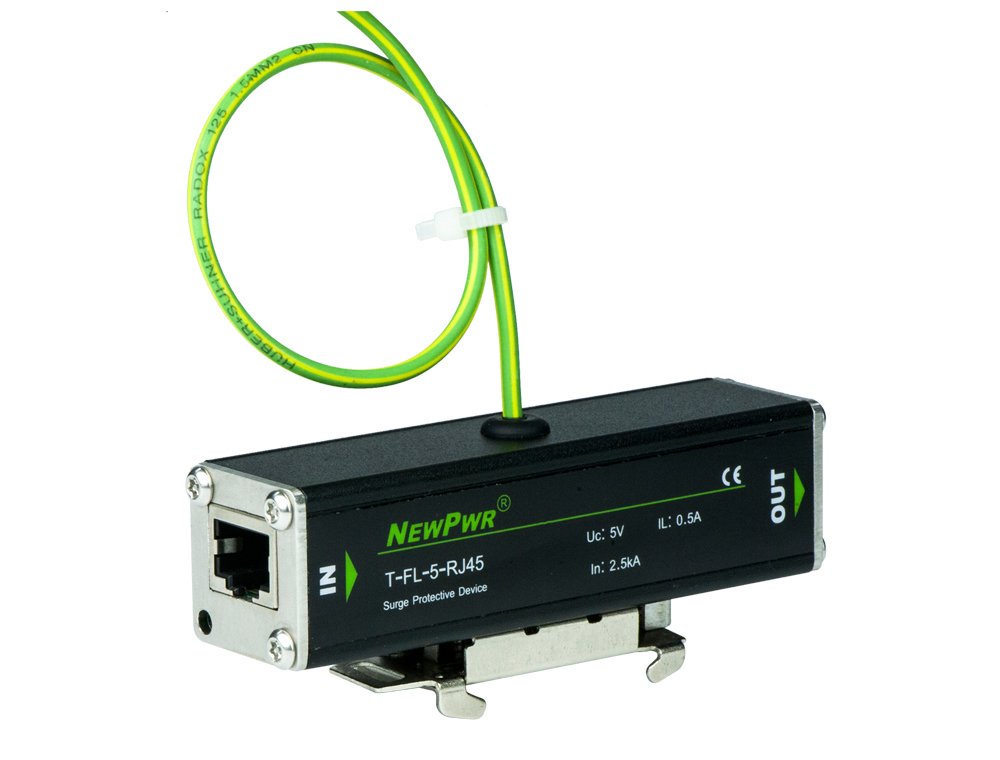

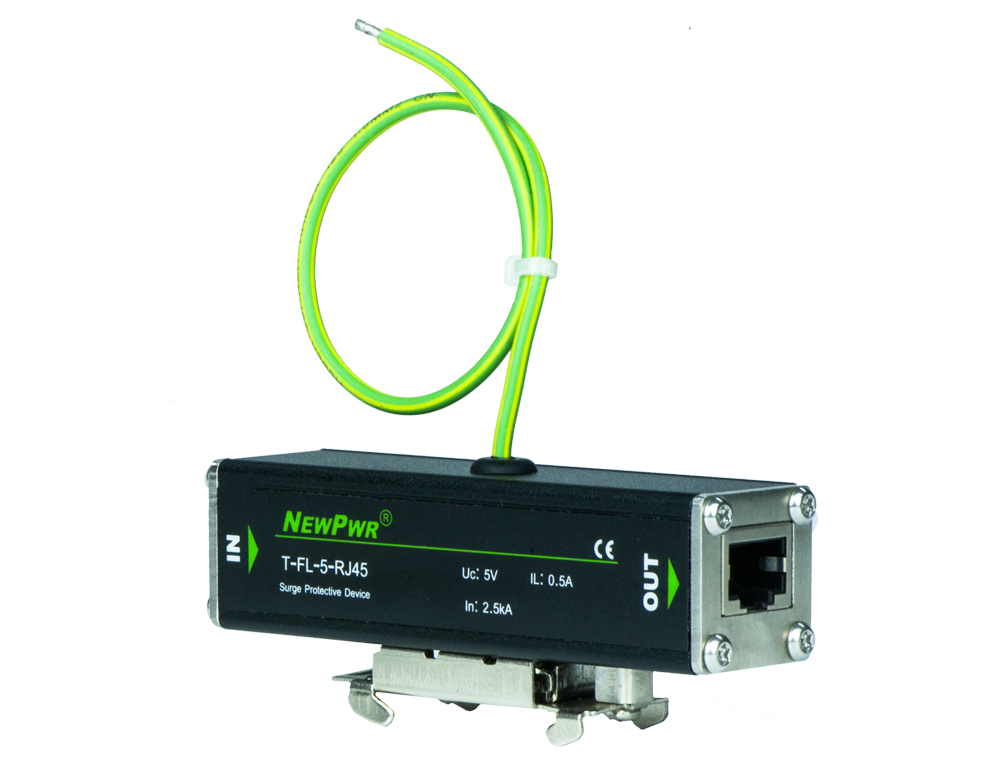

T-FL-5-RJ45.PoE

依據IEC標準設計，采用專用RJ45插頭座，滿足10/100/1000 M的PoE協議技術要求，能在最短的時間（ps級）內，將浪涌限制在一定的電壓保護水平，降低各接線間的電位差，使接入網絡通信端口的電子電路免受雷電、瞬態高壓浪涌的危害。 用于LPZ0B區~LPZ2區及后續分區界面的保護。

類型

電壓

分享
T-FL-5-RJ45.PoE

【核心技術】


【安裝與拆卸】






安裝                                                                      拆卸


基本參數
標稱電壓Un 信號：5 VDC, 電源：48 VDC
最大持續工作電壓Uc 信號：6 VDC, 電源：68 VDC
通用標稱電流IL 1 A
響應時間Ta ＜ 1 ns
頻寬fG 100 MHz
雷電參數
每線雷電沖擊電流Iimp(10/350 μs)，D1 0.5 kA
最大放電電流Imax(8/20 μs)，C2 20 kA
每線標稱放電電流In(8/20 μs)，C2 2.5 kA
保護電壓Up(8/20 μs)，C2 L-L ≤ 75 V
工作環境
工作溫度范圍 -40 ℃ ~ +80 ℃
外殼材料
外殼材料 金屬鋁
顏色 銀色
防護等級 IP20
機械特性
安裝方式 DIN35 mm導軌安裝
接口方式 RJ45（母座/母座）
導線規格 1.5 mm2，長度200 mm
認證信息
測試標準 IEC 61643-21/GB/T 18802.21
產品認證 CE, FCC, 防雷
