智能流量積算儀
| 供電電源 | 24 V ± 20% DC; 220 V ± 20% AC (頻率50 Hz/60 Hz) |
| 流量輸入信號 | 電流：0/4 ~ 20 mA 、0 ~ 10 mA，配電24 V ± 20% DC，≤ 30 mA； 頻率：矩形、正弦、三角波，1 Hz ~ 10 kHz，輸入阻抗5 kΩ， 低電平0 ~ 2 V，高電平5 ~ 24 V（可定制），配電24 V ± 20% DC，≤ 100 mA （12V需指定） |
| 壓力輸入信號 | 電流：0/4 ~ 20 mA 、0 ~ 10 mA；配電24 V ± 20% DC，≤ 30 mA |
| 溫度輸入信號 | 熱電偶：K、E、T等(冷端溫度自動補償范圍-15 ℃ ~ +60 ℃，補償準確度±2 ℃)； 熱電阻：Pt100，三線制輸入 (引線電阻≤ 10 Ω/線)； 電流：0/4 ~ 20 mA 、0 ~ 10 mA，配電24 V ± 20% DC，≤ 30 mA |
| 輸出信號 | 電流：0/4 ~ 20 mA、0 ~ 10 mA； 通訊：RS485或RS232 |
| 允許負載 | 0/4 ~ 20 mA：RL ≤ 500 Ω； 0 ~ 10 mA：RL ≤ 1 kΩ； |
| 觸點容量 | 3 A/220 V AC 或 5 A/24 V DC |
| 通訊參數 | MODBUS-RTU，距離≤ 1000 m |
| 波特率 | ≤ 19.2 kbps |
| 工作功耗 | ＜ 8 W |
| 基本誤差 | 頻率輸入：讀數的0.1 %； 溫度輸入：±0.3 ℃（t ≤ 300 ℃），讀數的0.1 %（t ＞ 300 ℃）； 電流輸入：滿量程的±0.1 %； 電流輸出：滿量程的±0.2 % ； 補償后流量顯示：滿量程的±0.2 % |
| 補償范圍 | 蒸 汽：壓力 0.1-22 MPa abs， 溫度 0 ℃ ~ 374 ℃（飽和蒸汽），100 ℃ ~ 560 ℃（過熱蒸汽）； 液 體：溫度 -200 ℃ ~ 560 ℃ ； 天 然 體：壓力 0 ~ 14 MPa G， 溫度 - 40 ℃ ~115 ℃ ，密度 0.554 ~ 0.750 kg/m3，N2、CO2含量 0~15 % ； 一般氣體：壓力 任意， 溫度 -200 ℃ ~ 560 ℃ |
| 工作溫度 | -10 ℃ ~ +60 ℃ |
| 儲存溫度 | -30 ℃ ~ +70 ℃ |

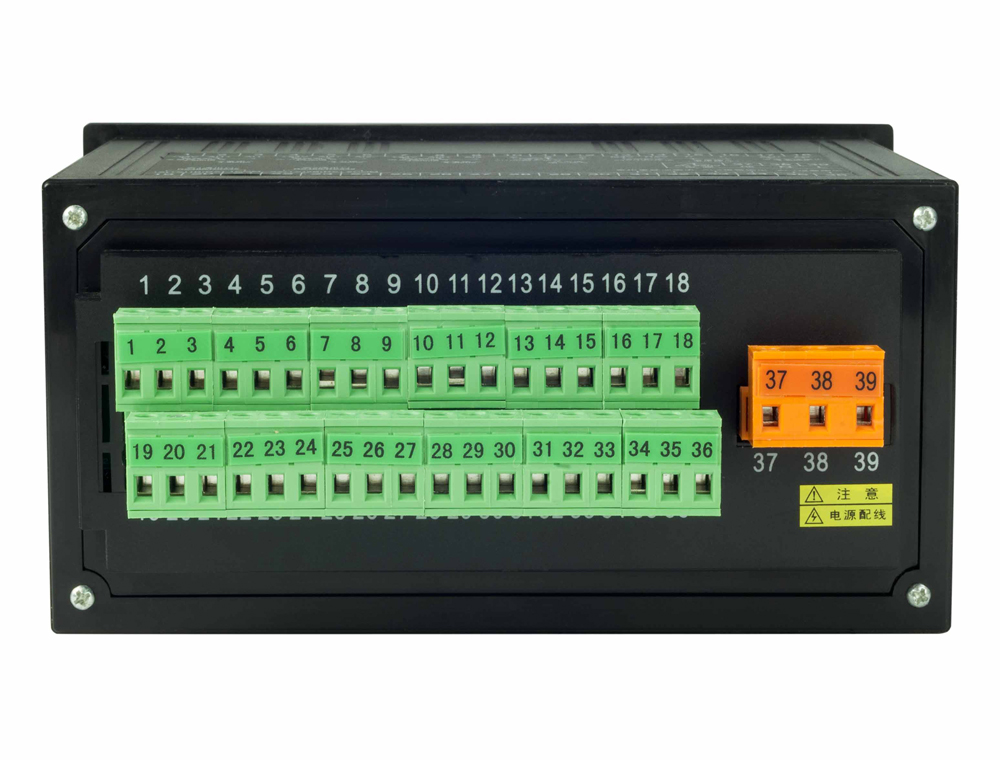

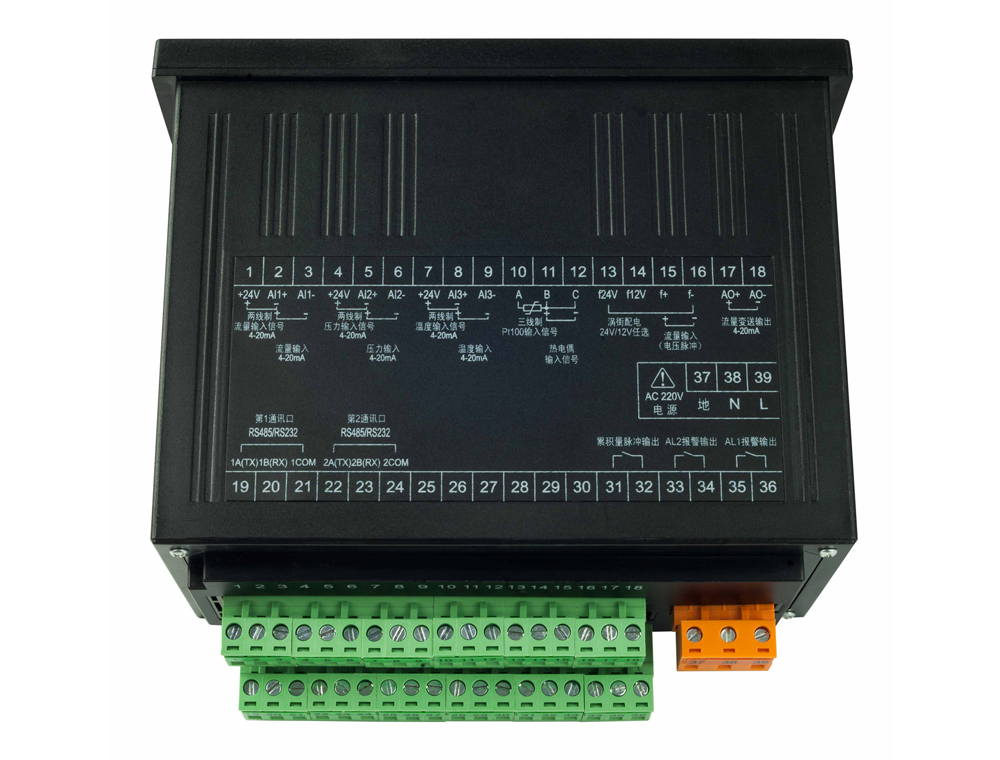

| 連接方式 | 螺釘連接 |
| 規格尺寸 | 寬160 mm×高80 mm×深150 mm； 寬80 mm×高160 mm×深150 mm； 寬96 mm×高96 mm×深112 mm |
