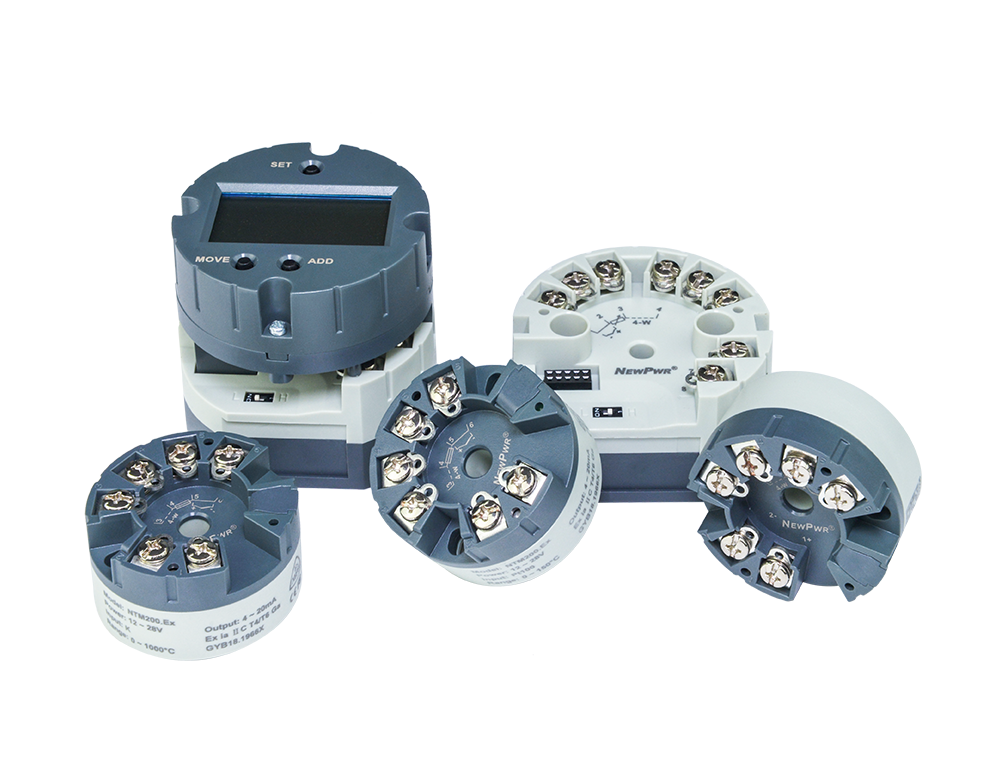

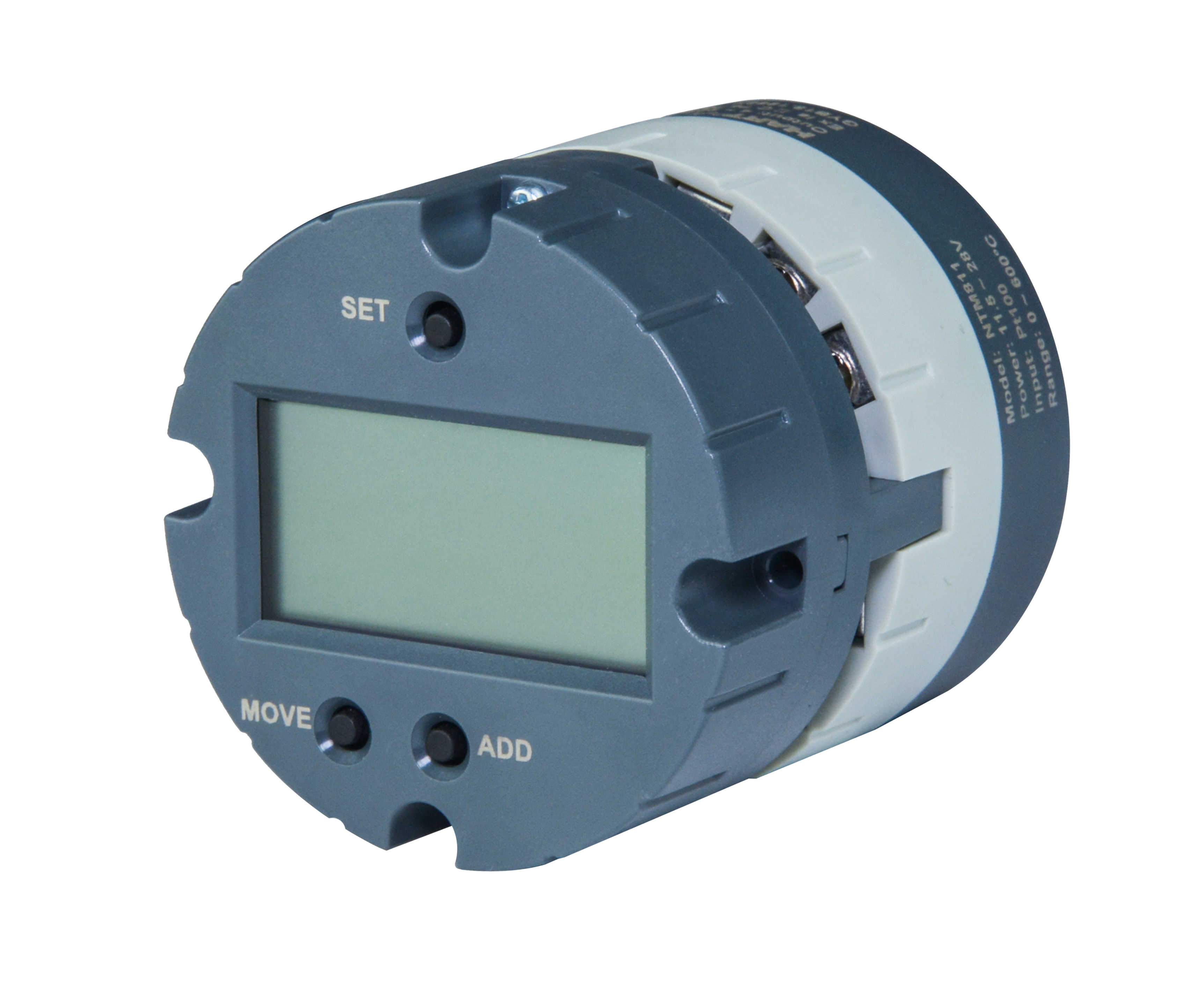

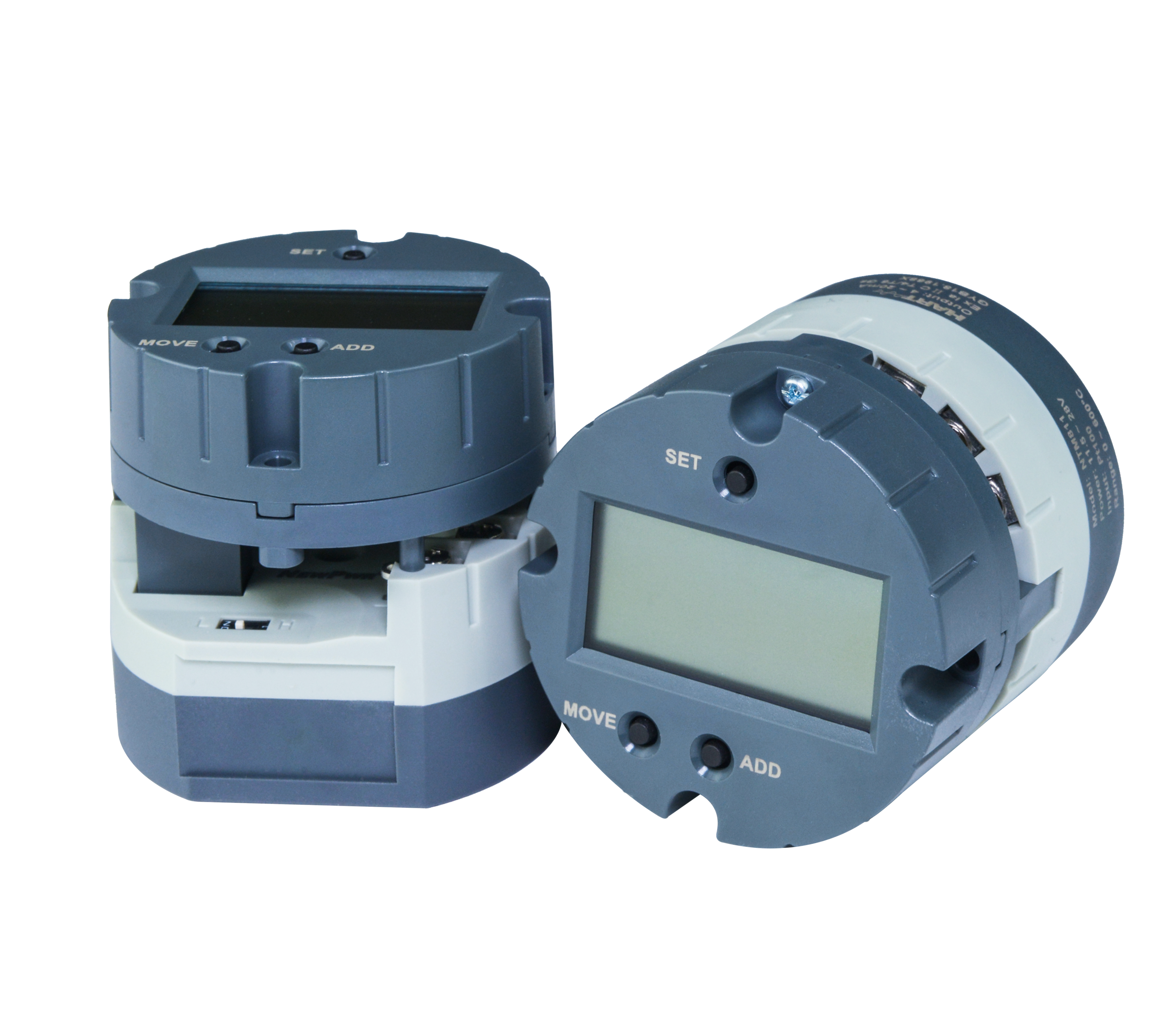

NTM811

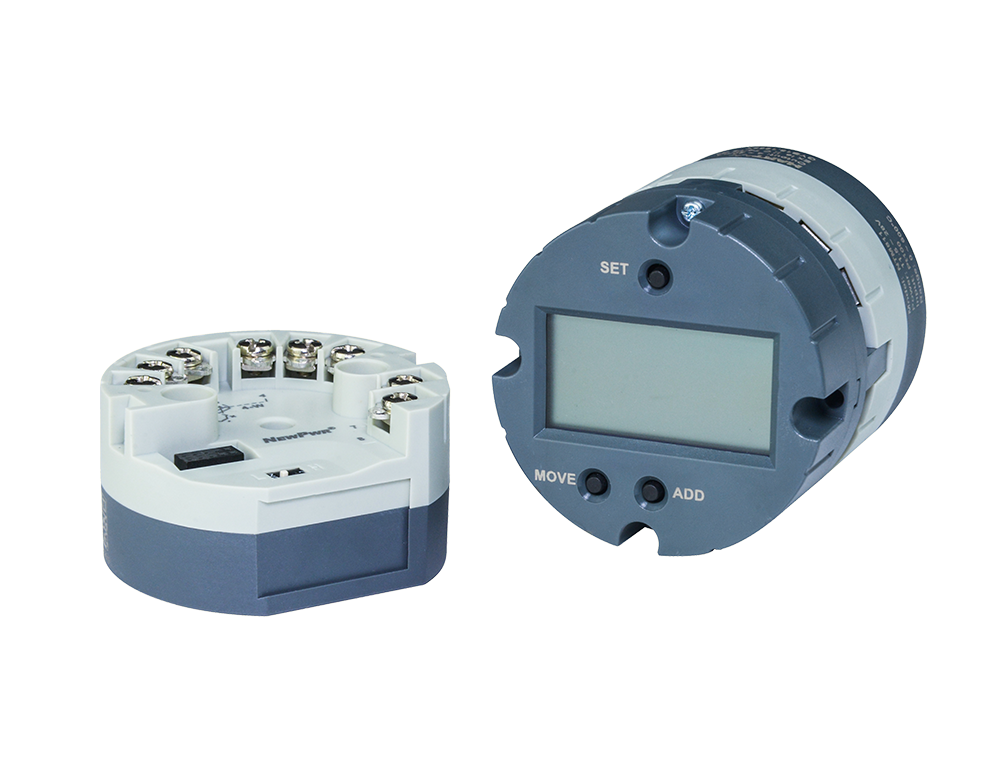

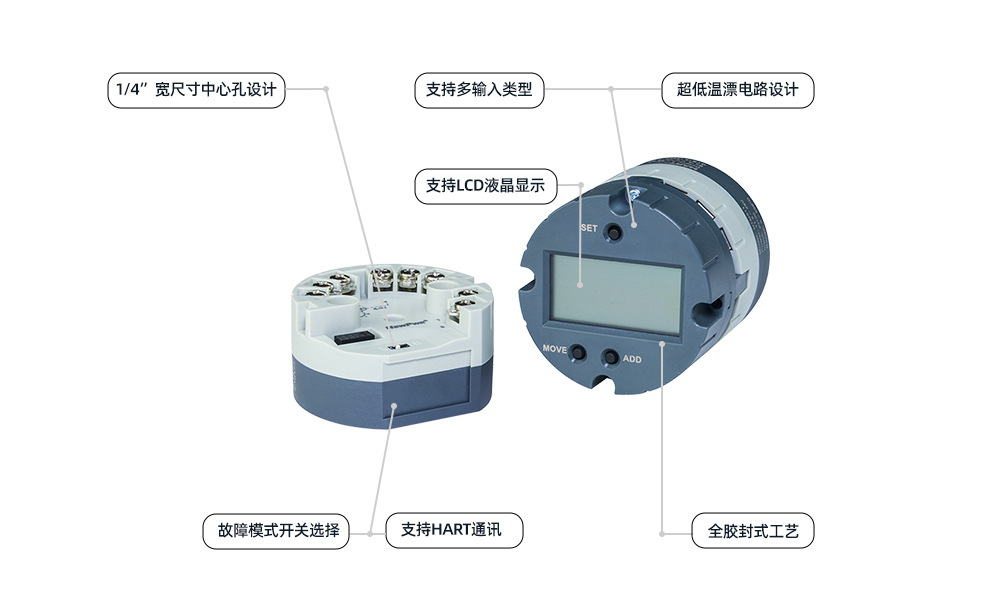

一體化溫度變送模塊，將現場的熱電偶、熱電阻信號信號經數字線性化處理，隔離轉換為4~20mA輸出，在輸出回路上截取能量為工作電源。支持HART數字通信，帶LCD顯示屏。

Output signal

Channels

Power Supply Mode

HART

SIL

LCD

Ex

Share
NTM811

【核心技術】




Supply
供電電源 11.5 ~ 28 V DC 回路供電
Input
輸入信號 K、E、S、B、J、T、R、N等熱電偶；Pt100、Cu100、Cu50、BA1、BA2等熱電阻；毫伏信號(-10 ~ 120 mV)；電阻信號(0 ~ 400 Ω)
引線電阻 ≤ 20 Ω/線 (熱電阻)
Output
輸出信號 4 ~ 20 mA
Transfer characterisics
轉換精度-K -200 ℃ ~ +1372 ℃/＜300 ℃，±0.3 ℃/≥300 ℃，±0.1 %F.S.
轉換精度-E -100 ℃ ~ +1000 ℃/＜300 ℃，±0.3 ℃/≥300 ℃，±0.1 %F.S.
轉換精度-J -100 ℃ ~ +1200 ℃/＜300 ℃，±0.3 ℃/≥300 ℃，±0.1 %F.S.
轉換精度-N -200 ℃ ~ +1300 ℃/＜300 ℃，±0.3 ℃/≥300 ℃，±0.1 %F.S.
轉換精度-S -50 ℃ ~ +1768 ℃/＜500 ℃，±0.5 ℃/≥500 ℃，±0.1 %F.S.
轉換精度-R -50 ℃ ~ +1768 ℃/＜500 ℃，±0.5 ℃/≥500 ℃，±0.1 %F.S.
轉換精度-T -20 ℃ ~ +400 ℃/＜300 ℃，±0.3 ℃/≥300 ℃，±0.1 %F.S.
轉換精度-B +400 ℃ ~ +1820 ℃/＜500 ℃，±0.5 ℃/≥500 ℃，±0.1 %F.S.
轉換精度-Pt100 -200 ℃ ~ +850 ℃/＜100 ℃，±0.1 ℃/≥100 ℃，±0.1 %F.S.
轉換精度-Cu50 -50 ℃ ~ +150 ℃/＜100 ℃，±0.1 ℃/≥100 ℃，±0.1 %F.S.
轉換精度-Cu100 -50 ℃ ~ +150 ℃/＜100 ℃，±0.1 ℃/≥100 ℃，±0.1 %F.S.
轉換精度-毫伏信號 -10 mV ~ 120 mV/＜10 mV，0.01 mV/≥10 mV，±0.1 %F.S.
轉換精度-電阻信號 0 ~ 400 Ω/＜50 Ω，0.05 Ω/≥50 Ω，±0.1 %F.S.
溫度漂移 25 ppm/℃
General parameters
補償精度 1 ℃ (補償范圍：-40 ℃ ~ +85 ℃)
響應時間 ≤ 1 s
EMC data
電磁兼容 IEC 61326-1
介電強度 ≥ 1500 V AC (輸入/輸出之間)
絕緣電阻 ≥ 100 MΩ (輸入/輸出之間)
Operating conditions
工作溫度 -40 ℃ ~ +85 ℃(LCD工作溫度：-30 ℃ ~ +85 ℃)
儲存溫度 -40 ℃ ~ +85 ℃
應用場所 可安裝在0區、1區、2區；ⅡA、ⅡB、ⅡC；T4 ~ T6危險區的本安設備
Mechanical specifications
連接方式 螺釘連接
螺絲端子力矩 0.5 Nm
規格尺寸 ? 59 × 31 mm
導線規格 1.5 mm2
Certified data
允許負載 RL ≤ [(U-11.5)/0.02] Ω；U為回路供電電壓
產品認證 NEPSI, CE
防爆等級 Ex iaⅡC T4~T6 Ga
T4 -40 ℃ ~ +60 ℃
T6 -40 ℃ ~ +50 ℃
Uo 5.4 V (1、2、3、4端子間)
Io 25 mA (1、2、3、4端子間)
Po 34 mW (1、2、3、4端子間)
Co 50 μF (1、2、3、4端子間)
Lo 40 mH (1、2、3、4端子間)
Ui 28 V (7、8端子間)
Ii 93 mA (7、8端子間)
Pi 670 mW (7、8端子間)
Ci 近似為0 (7、8端子間)
Li 近似為0 (7、8端子間)
