溫度變送器

NTM801

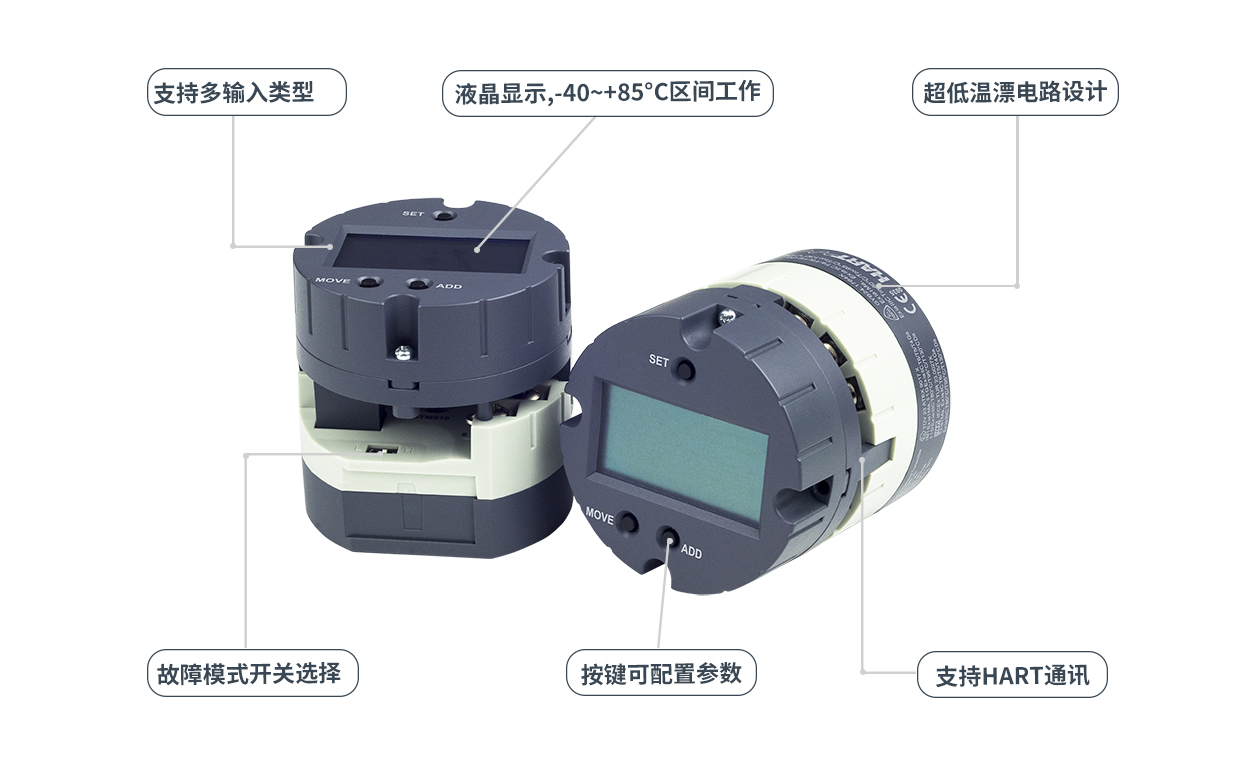

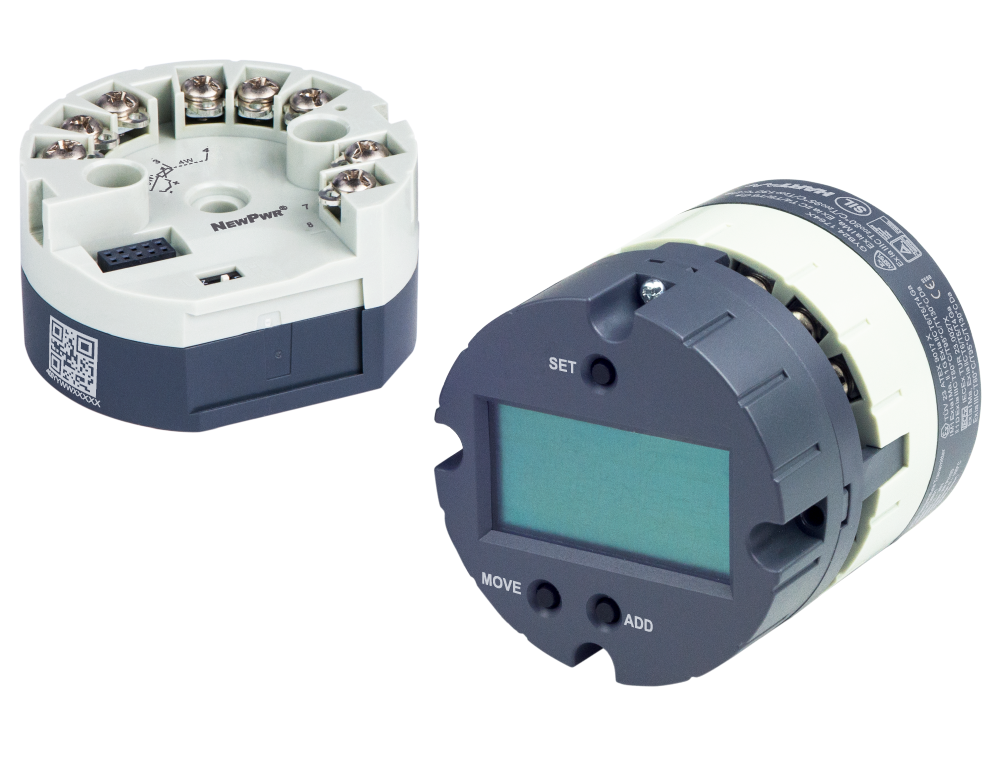

溫度變送模塊，輸入熱電偶、熱電阻、毫伏、電阻信號，經數字線性化處理隔離轉換為4~20mA輸出，在輸出回路上截取能量為工作電源。支持HART數字通信, 帶LCD顯示屏。

輸出（具體型號見型譜）

4～20 mA

通道

單支傳感器

供電

回路供電

HART

有

SIL

有

液晶顯示

有

防爆

本安型

NTM801

產品介紹技術參數 下載

加入對比加入選型

【核心技術】


【技術參數】電源輸入輸出傳輸特性基本參數 EMC特性工作環境狀態描述【機械特性】機械特性【認證信息】認證信息

電源

供電電源	12 ~ 30 V DC 回路供電

輸入

輸入信號	熱電偶、熱電阻、毫伏、電阻
引線電阻	RTD < 50Ω/線, TC < 1kΩ

輸出

輸出信號

4 ~ 20 mA

傳輸特性

轉換精度	信號類型	測量范圍	量程范圍/轉換精度
	K	-270 ℃ ~ +1372 ℃	＜300 ℃，±0.3 ℃	≥300 ℃，±0.1 %F.S.
	E	-270 ℃ ~ +1000 ℃	＜300 ℃，±0.3 ℃	≥300 ℃，±0.1 %F.S.
	J	-210 ℃ ~ +1200 ℃	＜300 ℃，±0.3 ℃	≥300 ℃，±0.1 %F.S.
	T	-270 ℃ ~ +400 ℃	＜300 ℃，±0.3 ℃	≥300 ℃，±0.1 %F.S.
	N	-270 ℃ ~ +1300 ℃	＜300 ℃，±0.3 ℃	≥300 ℃，±0.1 %F.S.
	S	-50 ℃ ~ +1768 ℃	＜500 ℃，±0.5 ℃	≥500 ℃，±0.1 %F.S.
	R	-50 ℃ ~ +1768 ℃	＜500 ℃，±0.5 ℃	≥500 ℃，±0.1 %F.S.
	B	+400 ℃ ~ +1820 ℃	＜500 ℃，±0.5 ℃	≥500 ℃，±0.1 %F.S.
	W5Re_W26Re	0 ℃ ~ +2315 ℃	＜500 ℃，±0.5 ℃	≥500 ℃，±0.1 %F.S.
	W3Re_W25Re	0 ℃ ~ +2315 ℃	＜500 ℃，±0.5 ℃	≥500 ℃，±0.1 %F.S.
	L	-200 ℃ ~ +800 ℃	＜300 ℃，±0.3 ℃	≥300 ℃，±0.1 %F.S.
	Pt100, Pt200, Pt500, Pt1000(α=0.00385)	-200 ℃ ~ +850 ℃	＜100 ℃，±0.1 ℃	≥100 ℃，±0.1 %F.S.
	Pt100(α=0.00391)	-200 ℃ ~ +850 ℃	＜100 ℃，±0.1 ℃	≥100 ℃，±0.1 %F.S.
	Polynomial	-200 ℃ ~ +850 ℃	＜100 ℃，±0.1 ℃	≥100 ℃，±0.1 %F.S.
	Cu50, Cu100 (α=0.00428)	-180 ℃ ~ +200 ℃	＜100 ℃，±0.1 ℃	≥100 ℃，±0.1 %F.S.
	Cu50, Cu100 (α=0.00426)	-50 ℃ ~ +200 ℃	＜100 ℃，±0.1 ℃	≥100 ℃，±0.1 %F.S.
	毫伏信號	-120 mV ~ 120 mV	＜10 mV，0.01 mV	≥10 mV，±0.1 %F.S.
	電阻信號	10 ~ 400 Ω	＜50 Ω，0.05 Ω	≥50 Ω，±0.1 %F.S.
	電阻信號	10 ~ 4000 Ω	＜500 Ω，0.5 Ω	≥500 Ω，±0.1 %F.S
溫度漂移	0.005 %F.S./°C

基本參數

補償精度	0.5 ℃ (補償范圍：-40 ℃ ~ +85 ℃)
響應時間	約1s

EMC特性

電磁兼容	IEC 61326-3-1, NAMUR NE21
介電強度	≥ 1500 V AC (輸入/輸出之間)
絕緣電阻	≥ 100 MΩ (輸入/輸出之間)

工作環境

工作溫度	-40 ℃ ~ +85 ℃
儲存溫度	-45 ℃ ~ +90 ℃（LCD），-55 ℃ ~ +100 ℃（模塊）
應用場所	可安裝在0區、1區、2區；Ⅰ、ⅡA、ⅡB、ⅡC、ⅢC；T4 ~ T6危險區的本安設備

狀態描述

安全狀態

≤3.6 mA或 ≥ 21.5 mA

機械特性

連接方式	螺釘連接
螺絲端子力矩	0.5 Nm
規格尺寸	? 59 × 31 mm
導線規格	0.2~1.5 mm2

認證信息

允許負載	RL ≤ [(U-11)/0.023] Ω；U為回路供電電壓
產品認證	IECEx, ATEX, NEPSI, CE, HART, SIL
硬件故障裕度(HFT)	0
安全完整性等級	SIL2, SC3
SFF	≥ 90%
診斷時間間隔	30 s
PFDavg(T1=9Y)	＜1E-03
PFH	＜1E-09/h
防爆等級	Ex ia Ⅰ Ma, Ex ia ⅡC T4/T5/T6 Ga, Ex ia ⅢC T80°C/T95°C/T130°C Da
T4 (Pi=670mW)	-40 ℃ ~ +85℃
T5 (Pi=670mW)	-40 ℃ ~ +70 ℃
T6 (Pi=670mW)	-40 ℃ ~ +55 ℃
Uo	5.4 V (1、2、3、4、5、6端子間)
Io	19.5 mA (1、2、3、4、5、6端子間)
Po	26.4 mW(1、2、3、4、5、6端子間)
Co (∥C)	65 μF (1、2、3、4、5、6端子間)
Lo (∥C)	92.6 mH (1、2、3、4、5、6端子間)
Ui	30 V (7、8端子間)
Ii	120 mA (7、8端子間)
Pi	670 mW, 800 mW, 900 mW (7、8端子間)
Ci	近似為0 (7、8端子間)
Li	近似為0 (7、8端子間)
